优势和特点

  单电源供电：3 V至30 V

  宽输入电压范围

  轨到轨输出摆幅

  低电源电流：每个放大器200 μA

  宽带宽：1.2 MHz

  压摆率：0.46 V/μs

  低失调电压：250 μV（最大值）

  无反相

  过压保护（OVP）

  高于/低于供电轨25 V（±5 V时）

  高于/低于供电轨12 V（±15 V时）

产品详情

ADA4091-2和ADA4091-4分别是双通道/四通道、微功耗、单电源、1.2 MHz带宽放大器，具有轨到轨输入与输出特性。两款器件均保证可采用+3.0 V至+30 V单电源供电以及±1.5 V至±15 V双电源供电。

ADA4091-2/ADA4091-4都具有独特的输入级，输入电压可以安全地超过任一电源电压，而不会发生反相或闩锁；这称为过压保护(OVP)。

具体应用包括便携式电信设备、电源控制与保护，以及具有宽输出范围的传感器接口。要求采用轨到轨输入放大器的传感器包括霍尔效应传感器、压电传感器和阻性传感器。

利用轨到轨输入和输出摆幅，举例而言，设计人员可以在单电源系统中构建多级滤波器，并保持高信噪比（SNR）。

ADA4091-2/ADA4091-4的额定温度范围为−40°C至+125°C扩展工业温度范围。ADA4091-2/ADA4091-4属于ADI公司不断扩展的36 V、低功耗运算放大器系列。

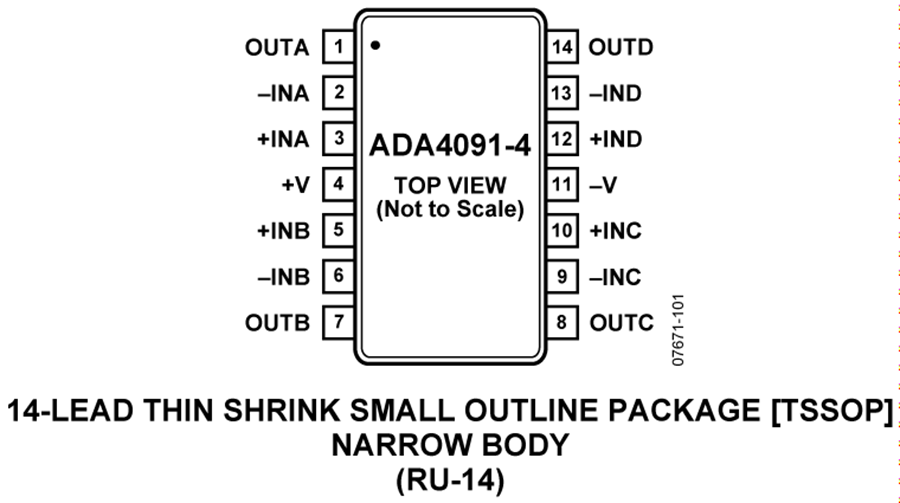

ADA4091-2提供8引脚塑封SOIC和8引脚LFCSP两种封装。ADA4091-4提供14引脚TSSOP和16引脚LFCSP表贴两种封装。

应用

  工业过程控制

  电池供电仪器仪表

  电源控制和保护

  电信

  远程传感器

  低压应变计放大器

  DAC输出放大器
