优势和特点

  集成15通道垂直驱动器

  12位、36 MHz模数转换器(ADC)

  寄存器图与AD9923相似

  支持5场、10相垂直时钟

  完整的片内时序发生器

  Precision Timing内核，分辨率 <600 ps

  相关双采样器(CDS)

  6 dB至42 dB、10位可变增益放大器(VGA)

  具有可变电平控制功能的黑色电平箝位

  片内3 V水平和RG驱动器

  2相和4相水平时钟模式

  支持电子和机械快门

产品详情

AD9923A是一款完整的36 MHz前端解决方案 ， 适合数码相机和其它CCD成像应用 。 与AD9923相似 ， AD9923A内置模拟前端(AFE)、完全可编程的时序发生器(TG)和15通道垂直驱动器 。 在36 MHz下工作时 ，  Precision Timing 内核允许以大约600 ps的分辨率调整高速时钟。

片内垂直驱动器最多支持15个通道，可以与5场、10相CCD一起使用。

模拟前端包括黑色电平箝位、CDS、VGA和一个12位ADC。时序发生器和垂直驱动器提供所有必需的CCD时钟：RG、水平时钟、垂直时钟、传感器门限脉冲、基底时钟和基底偏置控制。内部寄存器通过三线式串行接口进行编程。

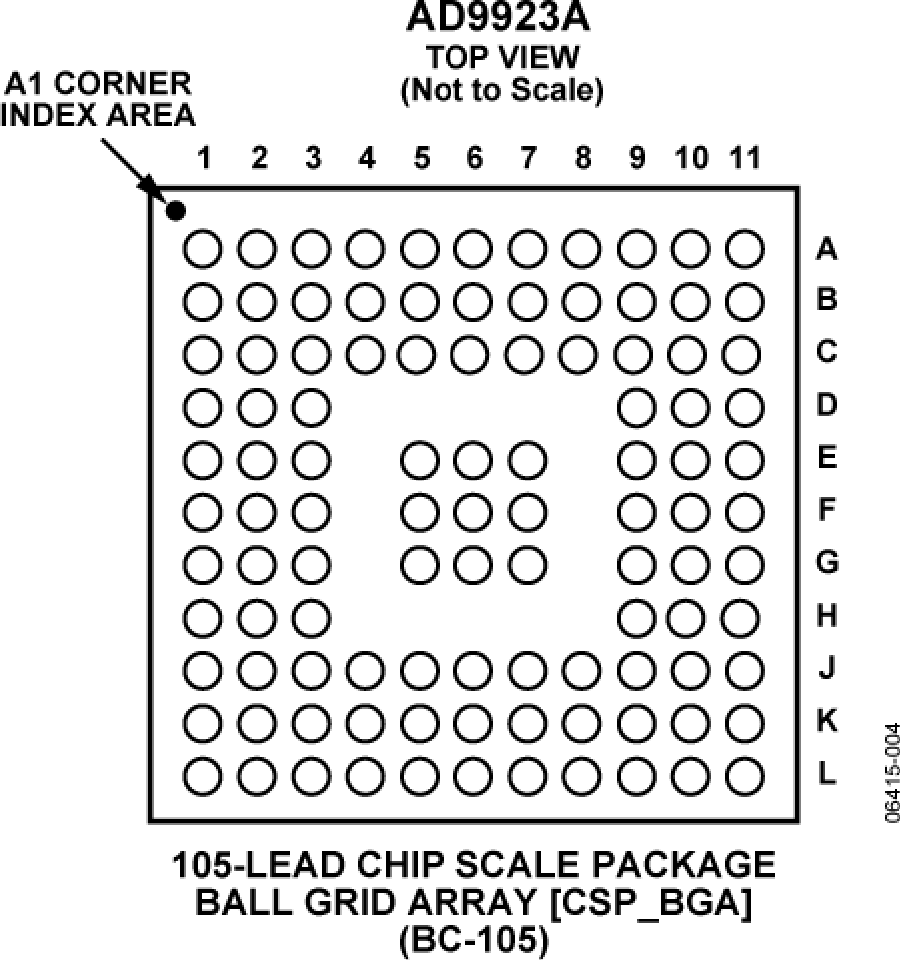

AD9923A采用8 mm × 8 mm CSP_BGA封装，额定工作温度范围为−25°C至+85°C。

应用

  数码相机
