AD9850是一款高度集成的器件，采用先进的DDS技术，内置一个高速、高性能数模转换器和比较器，共同构成完整的数字可编程频率合成器和时钟发生器。以精密时钟源作为基准时，AD9850能产生频谱纯净的频率/相位可编程、模拟输出正弦波。该正弦波可以直接用作频率源，或转换为适合捷变时钟发生器应用的方波。AD9850的创新型高速DDS内核提供一个32位频率调谐字；对于125 MHz基准时钟输入，输出调谐分辨率可以达到0.0291 Hz。AD9850的电路架构允许产生最高达到基准时钟频率一半（或62.5 MHz）的输出频率，而且输出频率能以最高每秒2300万新频率的速率发生数字式改变（异步）。该器件还提供五位数字控制相位调制，使其输出能够以180°、90°、45°、22.5°、11.25°及其任意组合的增量发生相移。AD9850还内置一个高速比较器，它经过配置可以接受DAC的（外部）滤波输出，以产生低抖动方波输出，这样该器件便可用作捷变时钟发生器。

频率调谐、控制和相位调制字均以并行字节或串行加载格式载入AD9850。并行加载格式由一个8位控制字（字节）的五次迭代加载组成，第一个字节控制相位调制、省电使能和加载格式，第二至第五个字节组成32位频率调谐字。串行加载通过单个引脚上的40位串行数据流完成。AD9850完整DDS利用先进的CMOS技术提供这一突破性功能与性能，而功耗仅155 mW（+3.3 V电源）。

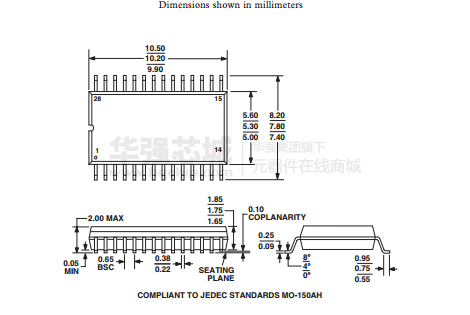

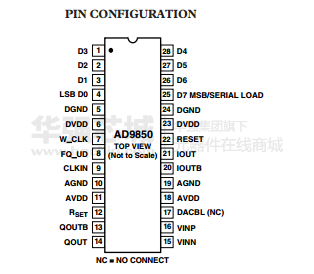

AD9850采用节省空间的28引脚SSOP表面贴装封装，工作温度范围为–40°C至+85°C扩展工业温度范围。

优势和特点

  125 MHz时钟速率

  片内高性能DAC和高速比较器

  DAC SFDR > 50 dB (40 MHz AOUT)

  32位频率调谐字

  简化的控制接口：并行字节或串行加载格式

  相位调制能力

  3.3 V或5 V单电源供电

  低功耗：380 mW（125 MHz，5 V）155 mW（100 MHz，3.3 V）

  省电功能

  超小型28引脚SSOP封装
