优势和特点

  14位、30 MSPS模数转换器

  30 MSPS相关双采样器（CDS）

  4 dB 6 dB、6位像素增益放大器（PxGA®）

  2 dB至36 dB、10位可变增益放大器（VGA）

  低噪声箝位电路

  模拟预消隐功能

  辅助输入，内置VGA和输入箝位

  三线式串行数字接口

  3 V单电源供电

  低功耗：153 mW（3 V电源）

  节省空间的48引脚LFCSP封装

产品详情

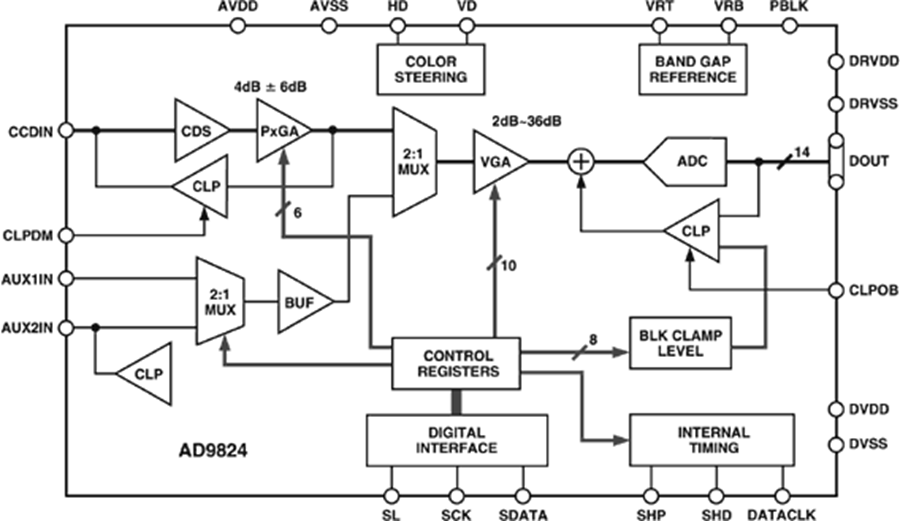

AD9824是一款适合CCD应用的完整模拟信号处理器，具有30 MHz单通道架构，设计用于采样和调理隔行和逐行扫描区域CCD阵列的输出。AD9824的信号链由输入箝位、相关双采样器（CDS）、PxGA、数字控制VGA、黑色电平箝位和14位模数转换器组成。器件还具有其他输入模式，用于处理模拟视频信号。

内部寄存器通过三线式串行数字接口进行编程。可编程特性包括增益调整、黑色电平调整、输入配置和省电模式。

AD9824采用3 V单电源供电，功耗典型值为153 mW，提供48引脚LFCSP封装。
