优势和特点

  低相位噪声、锁相环（PLL）

  片内VCO的调谐频率范围为2.02 GHz至2.335 GHz

  支持最高2.4 GHz的外部3.3 V/5 V VCO/VCXO

  1路差分或2路单端基准输入

  支持最高250 MHz的CMOS、LVPECL或LVDS基准

  基准输入接受16.62 MHz至33.3 MHz晶振

  可选基准时钟倍频器

  欲了解更多特性，请参考数据手册

产品详情

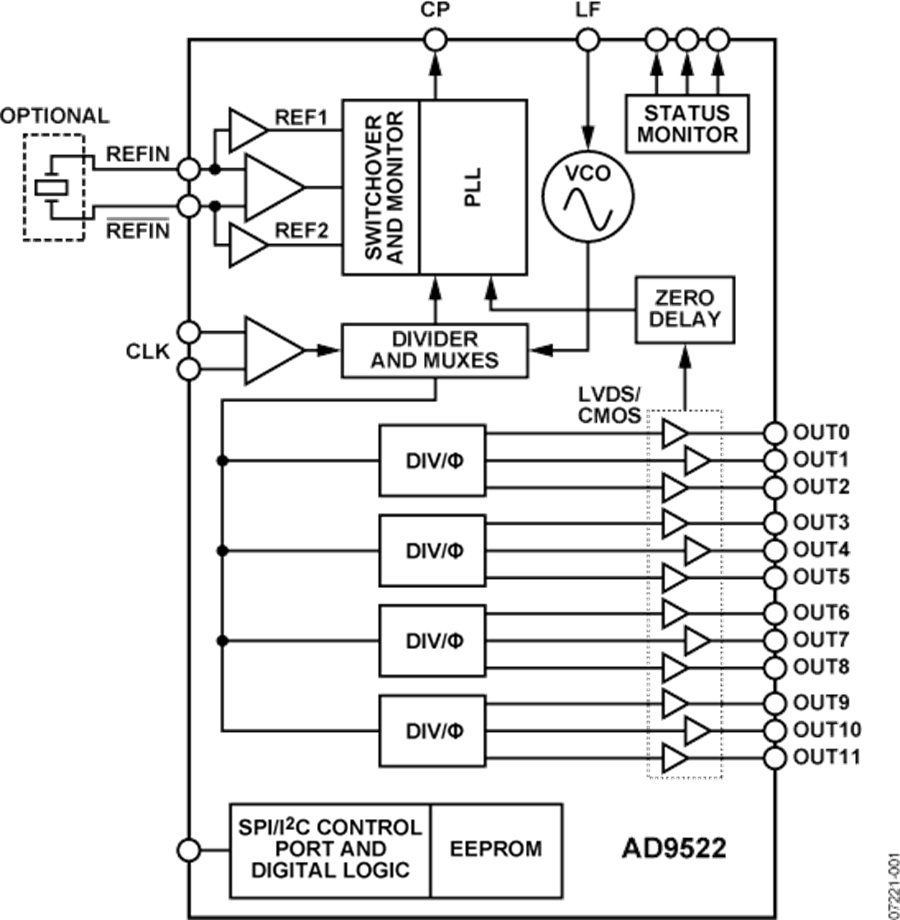

AD9522-21提供多路输出时钟分配功能，具有亚皮秒级抖动性能，并且片内集成锁相环（PLL）和电压控制振荡器（VCO）。片内VCO的调谐频率范围为2.02 GHz至2.335 GHz。也可以使用最高2.4 GHz的外部3.3 V/5 V VCO/VCXO。

AD9522串行接口支持SPI和I2C®端口。封装内EEPROM可以通过串行接口进行编程，存储用于上电和芯片复位的用户定义寄存器设置。

AD9522具有12路LVDS输出（分为四组）。任一路800 MHz LVDS输出均可重新配置为两路250 MHz CMOS输出。

每组输出均具有一个分频器，其分频比（从1至32）和相位（粗调延迟）均可以设置。

AD9522提供64引脚LFCSP封装，可以采用3.3 V单电源供电。外部VCO的工作电压最高可达5.5 V。

AD9522的额定工作温度范围为−40°C至+85°C标准工业温度范围。

AD9520-2是AD9522-2的等效产品，采用LVPECL/CMOS驱动器而非LVDS/CMOS驱动器。

1AD9522在本数据手册中泛指AD9522系列的所有器件。但是，使用AD9522-2时，它仅指AD9522系列的该特定器件。

应用

  低抖动、低相位噪声时钟分配

  SONET、10Ge、10G FC和其它10 Gbps协议的时钟产生和转换

  前向纠错（G.710）

  为高速ADC、DAC、DDS、DDC、DUC、MxFE提供时钟

  高性能无线收发器

  自动测试设备（ATE）和高性能仪器仪表

  宽带基础设施
