优势和特点

  片内VCO的调谐频率范围为1.75 GHz至2.25 GHz

  可选外部VCO/VCXO，最高达2.4 GHz

  1路差分或2路单端基准输入

  基准监控功能

  自动/手动基准电压源切换/保持模式

  自动从保持模式恢复

  接受最高250 MHz的基准频率

  可编程PFD路径延迟

  可选数字或模拟时钟检测

  三对1.6 GHz LVPECL输出每对共用1至32分频器和粗调相位延迟加性输出抖动：225 fS 均方根值通道间偏斜成对输出小于10 ps

  上电时所有输出自动同步

  可以根据需要手动同步多路输出

  串行控制端口

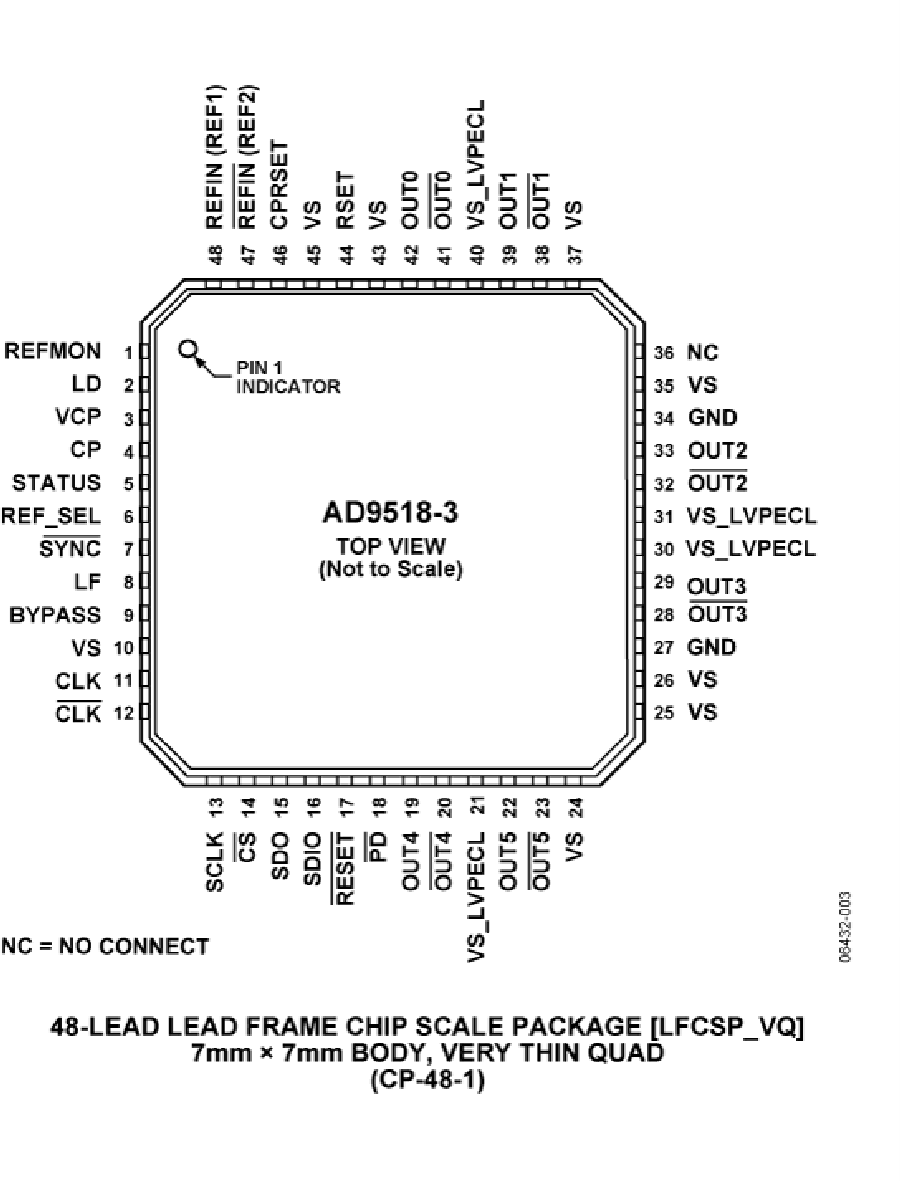

  48引脚LFCSP封装

产品详情

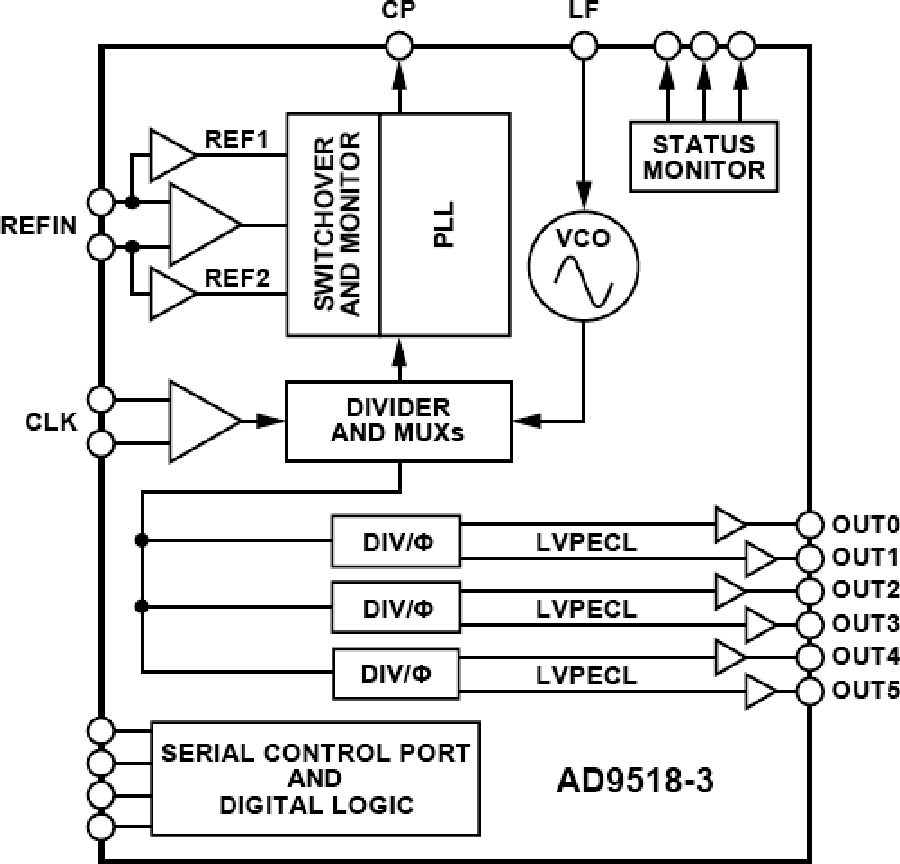

AD9518-3*提供多路输出时钟分配功能，具有亚皮秒级抖动性能，并且片内集成锁相环(PLL)和电压控制振荡器(VCO)。 片内VCO的调谐频率范围为1.75 GHz至2.25 GHz。 也可以使用最高2.4 GHz的外部VCO/VCXO。

AD9518-3具有出色的低抖动和相位噪声特性，可极大地提升数据转换器的性能，并且也有利于其它相位噪声和抖动要求严苛的应用。 AD9518-3具有六路LVPECL输出（分为三组）。 LVPECL输出的工作频率可达1.6 GHz。

每对输出均有分频器，其分频比和粗调延迟（或相位）均可以设置。 LVPECL输出的分频范围为1至32。

AD9518-3提供48引脚LFCSP封装，可以采用3.3 V单电源供电。采用外部VCO时，需要更宽的电压范围, 可通过将电荷泵电源(VCP)与5.5 V电压相连来实现。 独立的LVPECL电源可以为2.375 V至3.6 V。

AD9518-3的额定工作温度范围为−40°C至+85°C工业温度范围。

应用

  低抖动、低相位噪声时钟分配

  10/40/100 Gb/s网络线路卡，包括SONET、同步以太网、OTU2/3/4

  前向纠错(G.710)

  为高速ADC、DAC、DDS、DDC、DUC、MxFE提供时钟

  高性能无线收发器

  自动测试设备(ATE)和高性能仪器仪表

* AD9518泛指AD9518系列的所有器件。 但是，使用AD9518-3时，它仅指AD9518系列的该特定器件。
