优势和特点

  低相位噪声锁相环(PLL)-- 片内VCO调谐范围：2.30GHz至2.65 GHz-- 可选外部VCO/VCXO，最高达2.4 GHz-- 1路差分或2路单端基准输入– 参考监控功能

  6对1.6 GHz LVPECL输出-- 每对输出共用1至32分频器和粗调相位延迟-- 加性输出抖动：225 fs rms-- 通道间偏斜成对输出小于10 ps

  4对800 MHz LVDS时钟输出-- 每对输出共用两个级联的1至32分频器和粗调相位延迟-- 加性输出抖动：275 fs rms

  上电时所有输出自动同步

  提供手动输出同步

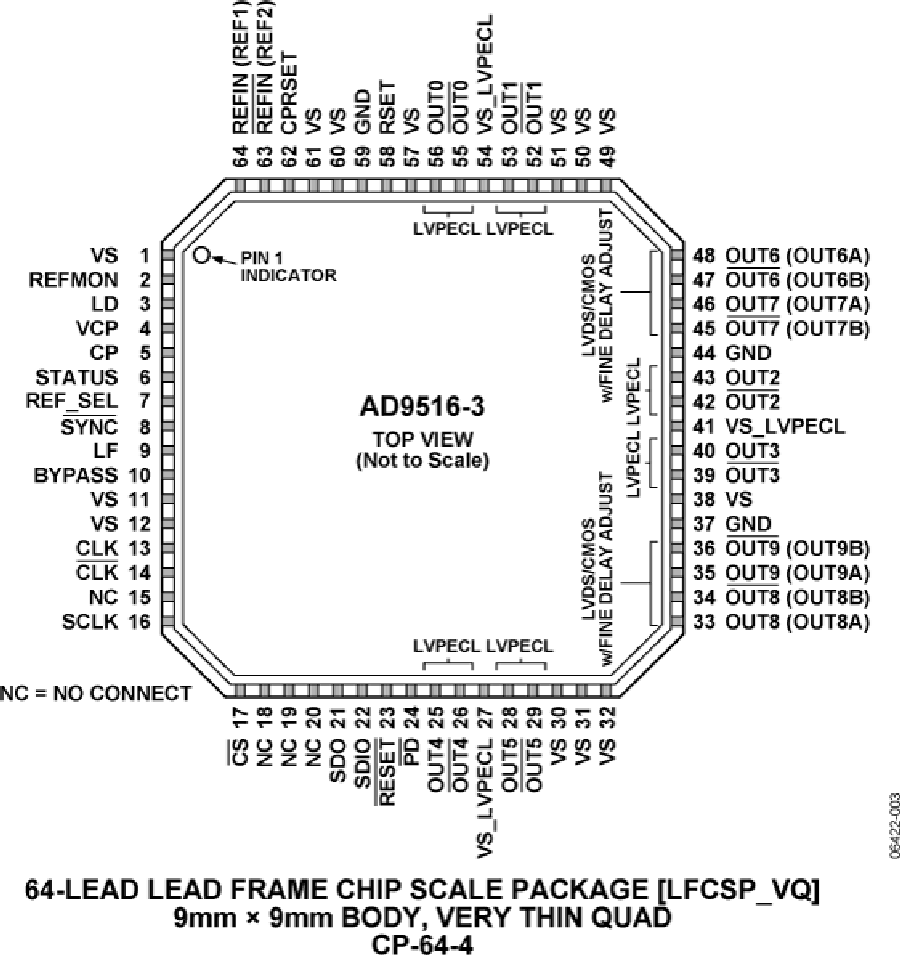

  64引脚LFCSP

  其他特性请参考数据手册

  三对1.6 GHz LVPECL输出每对共用1至32分频器和粗调相位延迟加性输出抖动：225 fS 均方根值通道间偏斜成对输出小于10 ps

  两对800 MHz LVDS时钟输出每对共用两个级联的1至32分频器和粗调相位延迟加性输出抖动：275fS 均方根值可以精调每路LVDS输出的延迟(ΔT)

  上电时所有输出自动同步

  串行控制端口

  64引脚LFCSP封装

产品详情

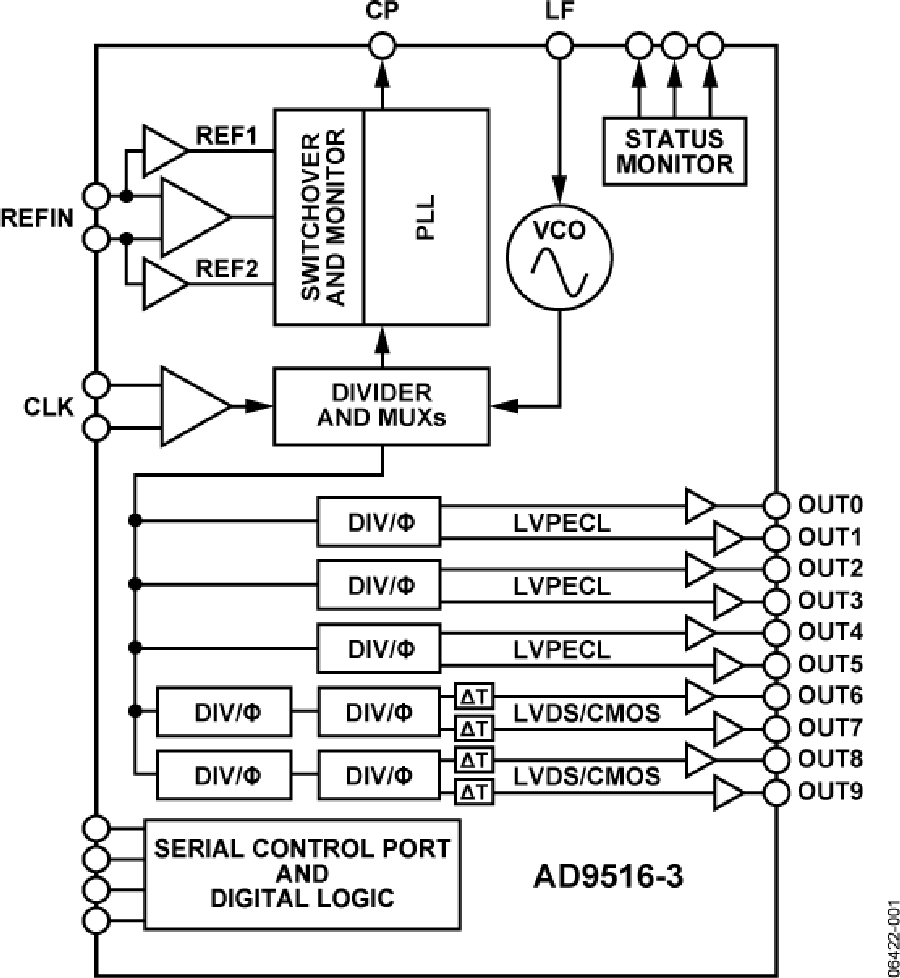

AD9516-3*提供多路输出时钟分配功能，具有亚皮秒级抖动性能，并且片内集成锁相环(PLL)和电压控制振荡器(VCO)。片内VCO的调谐频率范围为1.75 GHz至2.25 GHz。也可以使用最高2.4 GHz的外部VCO/VCXO。

AD9516-3具有出色的低抖动和相位噪声特性，可极大地提升数据转换器的性能，并且也有利于其它相位噪声和抖动要求严苛的应用。

AD9516-3提供6路LVPECL输出（分为三对）、4路LVDS输出（分为两对）和8路CMOS输出（每路LVDS输出对应两路）。LVPECL输出的工作频率达1.6 GHz，LVDS输出的工作频率达800 MHz，CMOS输出的工作频率达250 MHz。

每对输出均有分频器，其分频比和粗调延迟（或相位）均可以设置。LVPECL输出的分频范围为1至32。LVDS/CMOS输出的分频范围最高可达1024。

AD9516-3提供64引脚LFCSP封装，可以采用3.3 V单电源供电。将电荷泵电源(VCP)与5V电压相连时，可以使用外部VCO，它需要更宽的电压范围。独立的LVPECL电源可以为2.5 V至3.3 V（标称值）。

AD9516-3的额定工作温度范围为−40°C至+85°C标准工业温度范围。

应用

  低抖动、低相位噪声时钟分配

  10/40/100 Gb/s网络线路卡，包括SONET、同步以太网、OTU2/3/4

  前向纠错(G.710)

  为高速ADC、DAC、DDS、DDC、DUC、MxFE提供时钟

  高性能无线收发器

  自动测试设备(ATE)和高性能仪器仪表

* AD9516泛指AD9516系列的所有器件。但是，使用AD9516-3时，它仅指AD9516系列的该特定器件。
