AD9284

8位、250 MSPS、1.8 V双通道模数转换器(ADC)

制造商:

产品信息

优势和特点

  1.8 V单电源供电

  信噪比(SNR):49.3 dBFS(200 MHz输入,250 MSPS)

  无杂散动态范围(SFDR):65 dBc(200 MHz输入,250 MSPS)

  低功耗:314 mW(250 MSPS)

  片内基准电压源和采样保持

  各通道1.2 V峰峰值模拟输入范围

  差分输入、500 MHz带宽

  DNL: ±0.2 LSB

  串行端口控制选项-- 偏移二进制、格雷码或二进制补码数据格式-- 可选时钟占空比稳定器-- 内置可选数字测试码生成功能

  引脚可编程关断功能

  提供48引脚LFCSP封装

产品详情

AD9284是一款双通道8位单芯片采样模数转换器(ADC),支持同步工作模式,专门针对低成本、低功耗和易用性进行了优化。各ADC的转换速率高达250 MSPS,动态性能卓越。

该ADC要求采用1.8 V单电源供电及编码时钟信号,以便充分发挥其工作性能。许多应用都无需外部基准源器件。数字输出兼容LVDS。

AD9284采用48引脚无铅LFCSP封装,额定温度范围为−40°C至+85°C工业温度范围。

产品聚焦1.集成式双通道、8位250 MSPS ADC。2.1.8 V单电源供电,提供LVDS输出。3.关断选项通过引脚可编程设置进行控制。应用

  通信

  分集无线电系统

  I/Q解调系统

  电池供电仪表

  手持式示波器

  低成本数字示波器

  OTS:光纤视频

电路图、引脚图和封装图

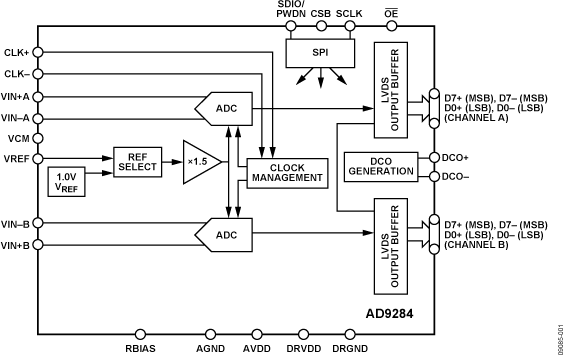

    AD9284电路图

      AD9284引脚图
