AD9172

具有信道选择器的双路、16 位、12.6 GSPS RF DAC

制造商:ADI/AD

中文资料及数据手册

在线购买

产品信息

优势和特点

  支持多频段无线应用

  每个 RF DAC 具有 3 个可旁路复用数据输入通道

  每个输入通道的最大复用数据输入速率达 1.54 GSPS

  每个输入通道具有 1 个独立的 NCO

  专用的低杂散和失真设计

  双音互调失真 (IMD) = 1.8 GHz 时为 −83 dBc,−7 dBFS/音调 RF 输出

  无杂散动态范围 (SFDR) <−1.8 GHz 时为 80 dBc,−7 dBFS RF 输出

  灵活的 8 线、15.4 Gbps JESD204B 接口

  支持单频段和多频段使用案例

  支持 12 位高密度模式,用于增加的数据吞吐量

  多芯片同步

  支持 JESD204B 子类 1

  可选择内插滤波器,适用于全套数据输入速率

  1×、2×、3×、4×、6× 和 8× 可配置数据通道插值

  1×、2×、4×、6×、8× 和 12× 可配置最终插值

  最终的 48 位 NCO,以 DAC 速率运行,可支持高达 6 GHz 的频率合成

  发射使能功能可实现额外省电和下游电路保护

  高性能、低噪声、PLL 时钟倍频器

  支持 12.6 GSPS DAC 更新率

  具有可选分频比的观察 ADC 时钟驱动器

  低功耗

  12 GSPS 时为 2.55 W,双通道模式

  10 mm × 10 mm,144 球 BGA_ED 金属增强热盖,0.80 mm 间距

产品详情

AD9172 是一款支持 12.6 GSPS 的 DAC 采样速率的高性能双通道 16 位数模转换器 (DAC)。该器件采用 8 线 15 Gbps JESD204B 数据输入端口、高性能片内 DAC 时钟倍频器和数字信号处理功能,适用于单频段和多频段直接到射频 (RF) 无线应用场合。

AD9172 的特点是每个 RF DAC 具有 3 个可旁路复用数据输入通道。每个数据输入通道包括可配置的增益级、内插滤波器和用于灵活的多频段规划的通道数控振荡器 (NCO)。该器件支持每个输入通道高达 1.5 GSPS 的复用数据速率,并能够聚合多个复用输入数据流,最大复用数据速率高达 1.5 GSPS。此外,AD9172 支持超宽带模式,绕过信道选择器以提供高达 3.08 GSPS(16 位分辨率)和 4.1 GSPS(12 位分辨率)的最大数据速率。

AD9172 采用 144 球 BGA_ED 封装。

产品亮点

  支持单频段和多频段无线应用,每个 RF DAC 具有三个可旁路复用数据输入通道,最大复用数据输入速率为 1.5 GSPS。每个输入通道具有 1 个独立的 NCO。

  超宽带通道旁路模式,支持高达 3 GSPS(16 位分辨率)和 4 GSPS(12 位分辨率)的数据速率。

  低功耗双路转换器降低了高带宽和多通道应用所需的功耗大小。

应用

  无线通信基础设施

  多频段基站无线电

  微波/E 频段回程系统

  仪表、自动测试设备 (ATE)

  雷达和干扰器

电路图、引脚图和封装图

    AD9172电路图

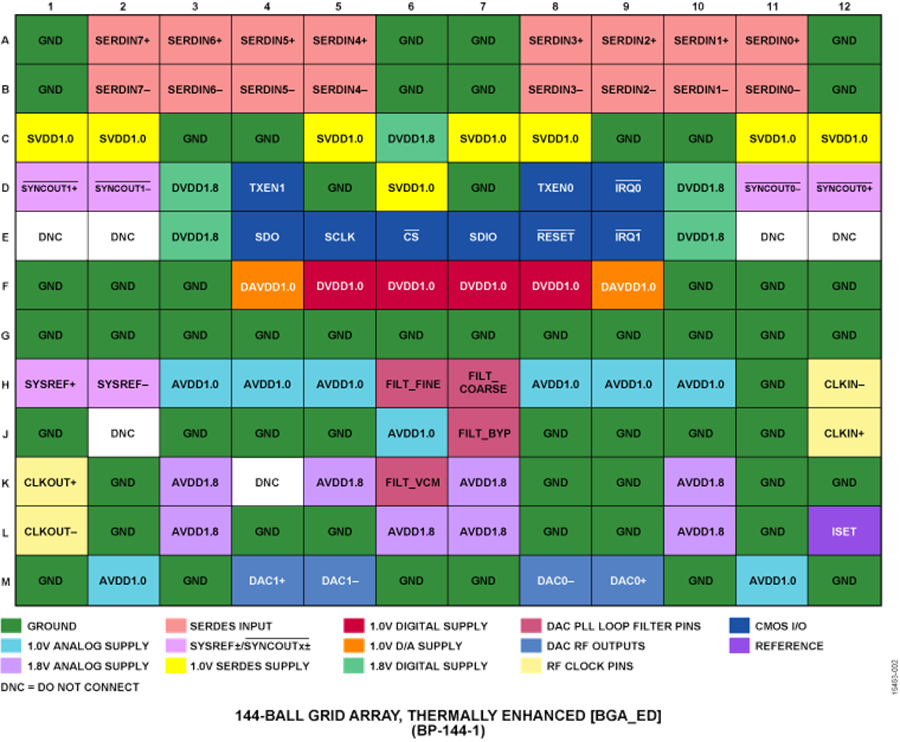

      AD9172引脚图
