优势和特点

  低成本

  可取代8个电位计

  8路单独可编程输出

  三线式串行输入

  关断模式：≤ µW（包括IDD和IREF）

  中量程预设功能(AD8801)

  单独的VREFL范围设置(AD8803)

  +3 V至+5 V单电源供电

产品详情

AD8801/AD8803均为电位计分压器TrimDAC®数模转换器，提供八路数字控制直流电压输出，可以在新设计中取代机械式调整器功能，非常适合直流电压调节应用。

AD8801具有中量程预设功能，可以通过串行接口的微控制器端口轻松编程，非常适合取代从标称值开始调节的电位计。这些器件是众多应用的理想选择，例如视频放大器的增益控制，视频设备中的电压控制频率和带宽，CRT计算机图形显示器中的几何校正和自动调节等等。AD8803能够独立控制电位计分压器的顶端和低端，允许通过VREFL引脚单独确定零电平电压设置。对于容许电压控制范围有限的器件，这一功能有助于其获得最大分辨率。

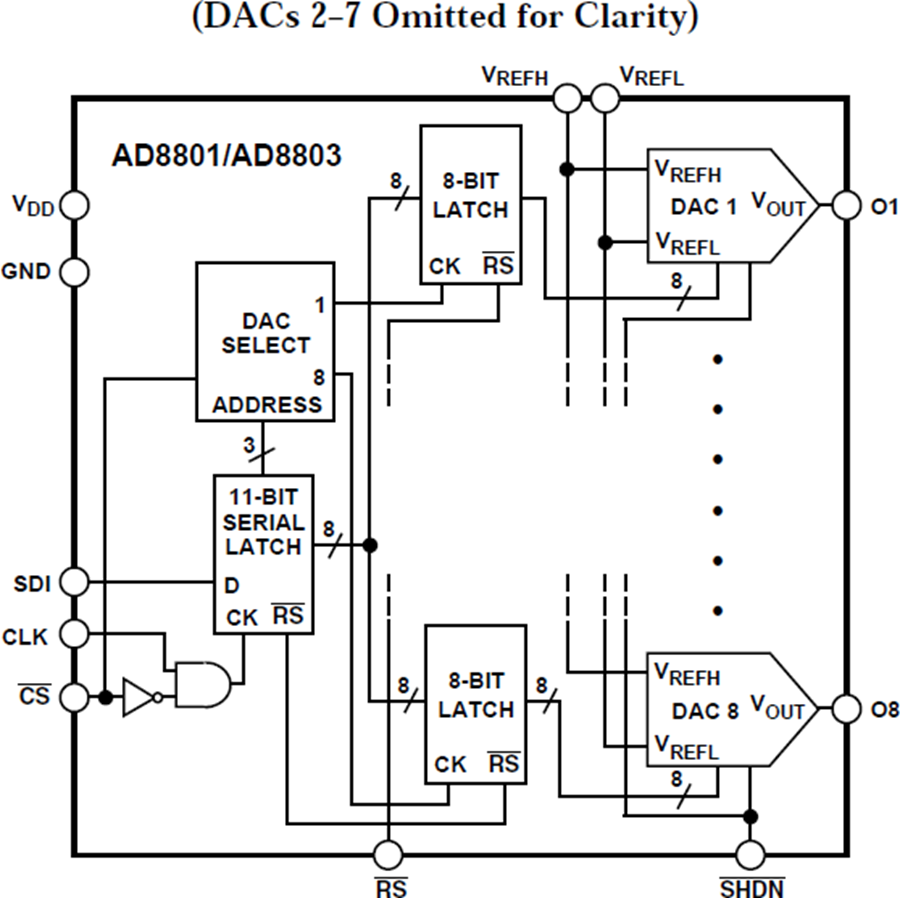

AD8801/AD8803均内置8个电压输出数模转换器(DAC)，这些DAC共用一个基准电压输入。

每个DAC均有各自的DAC寄存器以保持其输出状态，这些DAC寄存器由一个内部串行至并行移位寄存器更新，该移位寄存器从一个标准三线式串行输入数字接口加载数据。由11个数据位构成的数据字同步传输至串行输入寄存器，该数据字经过解码，前3位可确定需要载入后8位数据的DAC寄存器地址。采用5 V电源供电时，AD8801/AD8803的功耗仅为5 mA。此外，在关断模式下，基准电压输入功耗也降至5 µA，仅保留DAC锁存器设置，供返回正常工作模式后使用。

AD8801/AD8803提供16引脚塑封DIP和1.5 mm、SO-16表贴两种封装。
