AD8582
+5 V、并行输入、完整双通道12位DAC
制造商:ADI/AD
产品信息
优势和特点
完整双通道12位DAC
无需外部元件
+5 V单电源供电
每位1 mV,满量程:4.095 V
真电压输出,±5 mA驱动电流
极低功耗:5 mW
产品详情
AD8582是一款完整的并行输入、双通道、12位电压输出数模转换器,采用+5 V单电源供电。这款单芯片DAC采用CBCMOS工艺制造,适合仅有+5 V电源的系统应用,具有成本低、易于使用的特点。除DAC外,片内还集成了一个轨到轨放大器、锁存器和基准电压源。基准电压(VREF)经调整可提供2.5 V输出,片内放大器则将DAC输出提升至4.095 V满量程。用户只需提供+5 V电源。
AD8582采用自然二进制编码方式。运算放大器输出摆幅为0 V至+4.095 V,分辨率为每位1 mV,能够驱动±5 mA电流。工作电压可以降低至4.3 V,此时输出负载电流小于1 mA。
高速并行数据接口可以与最快的处理器连接,并且处理器无需等待。双缓冲输入结构允许用户一次一个地加载输入寄存器,然后一个与LDA和LDB输入相连的单负载选通会同时更新两个DAC输出。LDA和LDB也可以分别独立激活,以便立即更新相应的DAC寄存器。当芯片选择CS输入选通时,地址输入会对DAC A或DAC B进行解码。异步复位输入可将输出设置为零电平。当复位输入选通时,可以用MSB位将预设值设为中量程。
AD8582提供24引脚塑封DIP和SOIC-24表贴两种封装,每个器件的额定温度范围均为-40°C至+85°C,电源电压范围为+5 V ± 5%。

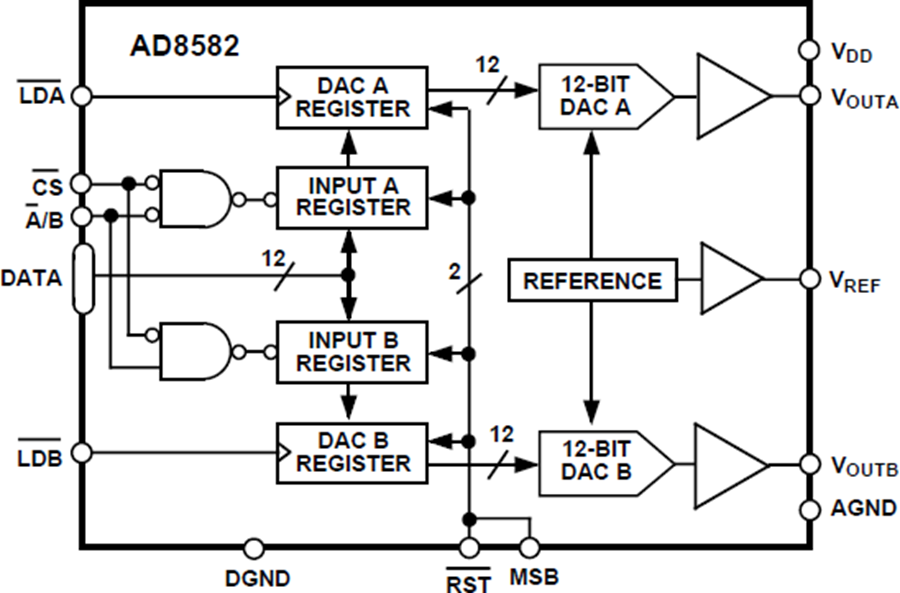

电路图、引脚图和封装图
在线购买
型号:AD8582ARZ-REEL
描述:-
型号:AD8582ARZ
描述:-
型号:AD8582AR-REEL
描述:-
型号:AD8582AR
描述:-
型号:AD8582ANZ
描述:-
