优势和特点

  输入引脚上配置EMI滤波器

  额定温度范围：−40°C至+140°C

  低失调电压：10 µV(最大值)

  低输入失调电压漂移：65 nV/°C(最大值)

  高共模抑制比(CMRR)：94 dB(最小值)

  数字式可编程增益和输出失调电压

  可编程输出箝位电压

  开路和短路故障检测

  低通滤波

  单线式串行接口

  使用任何容性负载时可保持稳定

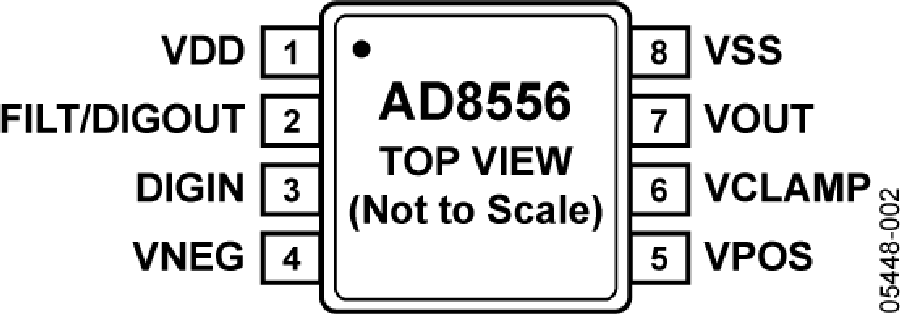

  SOIC_N和LFCSP_VQ两种封装

  工作电压：4.5 V至5.5 V

产品详情

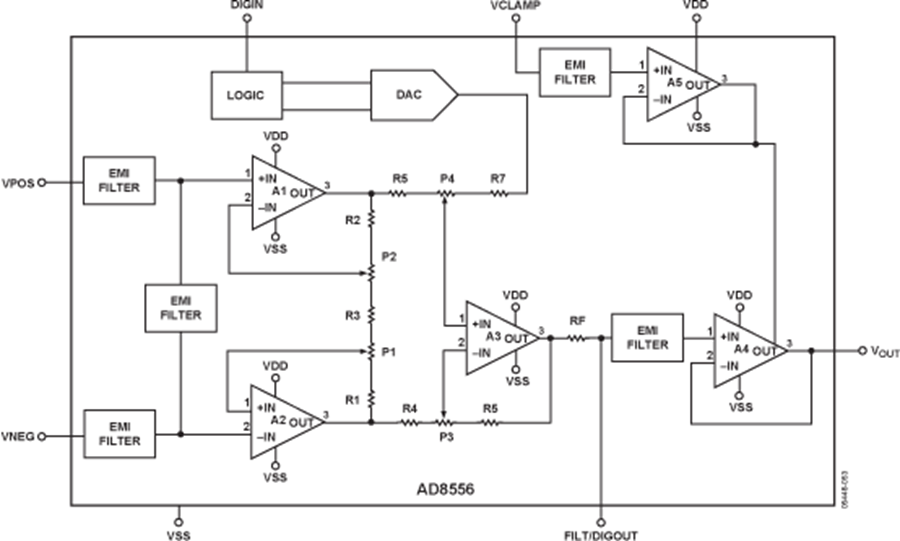

AD8556是一款零漂移传感器信号放大器，提供数字式可编程增益和输出失调。它设计用于将可变压力传感器和应变电桥输出轻松、准确地转换至界定得当的输出电压范围，同时还能精确地放大许多其它差分或单端传感器输出。AD8556利用ADI公司的低噪声自稳调零与DigiTrim®专利技术，在极紧凑的空间中创造出一种无比精确且灵活的信号处理解决方案。

可以通过串行数据接口，在70至1280范围内进行数字式增益编程。增益调整可以先在电路内进行完全仿真，然后利用可靠的Polyfuse技术进行永久性编程。输出失调电压也可以进行数字式编程，它是电源电压的比率。AD8556的VNEG、VPOS、FILT和VCLAMP引脚上还内置有EMI滤波器。

除了极低输入失调电压、低输入失调电压漂移和极高的直流与交流共模抑制比(CMRR)外，AD8556的输入引脚处还提供一个上拉电流源，并在VCLAMP引脚处提供一个下拉电流源，以便进行开路和短路故障检测。低通滤波功能则通过一个低成本的外部电容来实现。输出箝位通过外部基准电压设置，使AD8556能够安全准确地驱动较低电压ADC。

与以同一电源为基准的ADC配合使用时，系统精度不受正常的电源电压波动影响。输出失调电压的调整分辨率优于VDD与VSS之差的0.4%。增益与失调调节完成之后可以进行闭锁调整，以进一步确保现场应用的可靠性。

AD8556的额定温度范围为−40°C至+140°C，采用2.7 V至5.5 V单电源供电，提供8引脚SOIC_N和4 mm × 4 mm、16引脚LFCSP_VQ两种封装。

应用

  汽车传感器

  压力和位置传感器

  精密电流检测

  应变计
