优势和特点

  输出频率范围：700 MHz至2.7 GHz

  I/Q基带频率范围：DC至160 MHz

  输出功率：5.6 dBm (2140 MHz)

  正交相位精度：0.3°

  幅度平衡：0.1 dB

  低本底噪声：-156 dBm/Hz

  输出开关禁用功能

  5 V单电源

  与AD8346 /AD8345引脚兼容

产品详情

AD8349是一款高性能正交调制器，设计用作无线基础设施设备中的单级上变频器。

该器件提供高输出功率和极低的本底噪声，可明显改善输出信号范围。此外，出色的相位和振幅平衡精度支持较高的边带抑制特性，可实现高阶/高容量QAM调制无线电。

AD8349已经过测试，可用在常见蜂窝频段（900 MHz、1.9 GHz、2.1 GHz）上，符合CDMA/GSM Edge/W-CDMA标准规定要求。

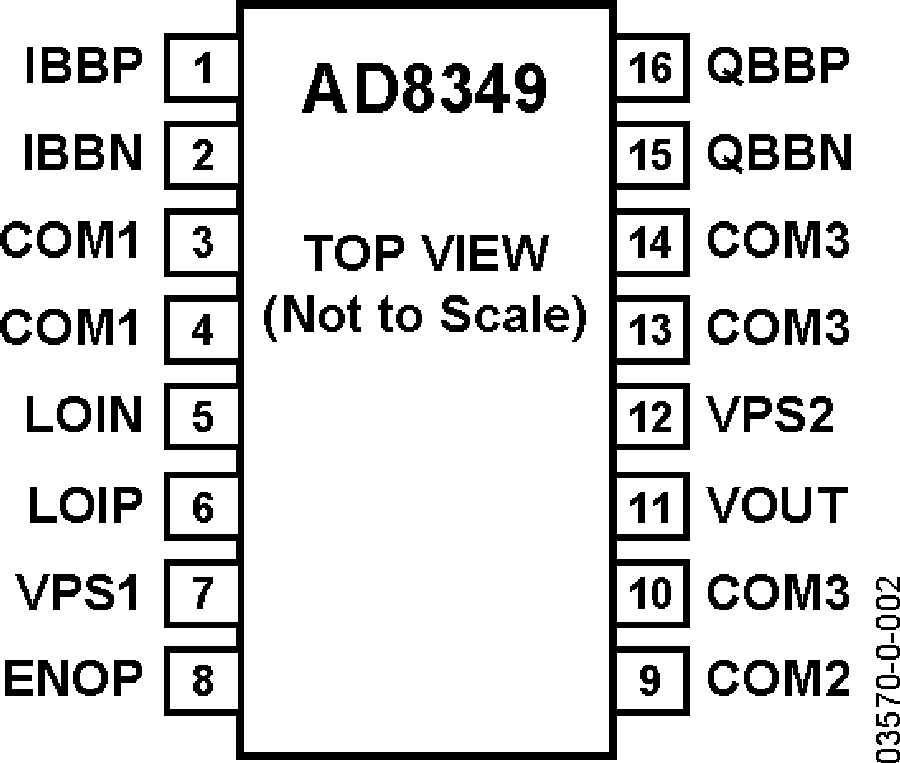

AD8349采用16引脚超薄紧缩小型(TSSOP)封装，额定温度范围为–40°C至+85°C。

供货提供样片和评估板，产品型号分别为AD8349ARE和AD8349-EVAL。其它调制器/解调器产品

AD8345 -250 - 1000 MHz RF / IF 正交调制器

AD8346 - 2.5 GHz 直接变频正交调制器

AD8347 - 800 MHz 至2.7 GHz RF / IF正交解调器

AD8348 -50 - 1000 MHz RF / IF 正交解调器
