优势和特点

  RF频率范围：400 MHz至1.2 GHz

  IF频率范围：70 MHz至400 MHz

  集成的LO驱动器要求0 dBm

  输入三阶交调截点(IP3)：+24dBm

  输入压缩点(P1dB)：+8.5 dBm

  转换增益：+4.5 dB

  噪声系数：10.5dB

  5 V单电源供电，具有省电模式

  3mm x 3mm、小型LFCSP封装

产品详情

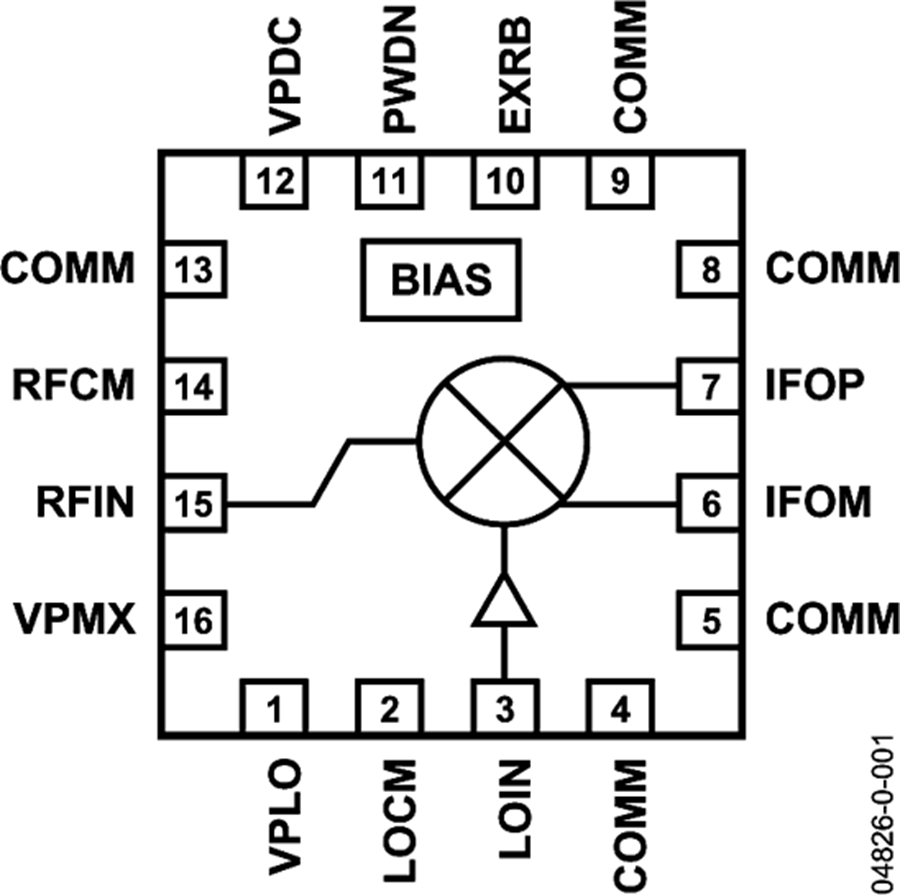

AD8344是一款高度集成的SiGe有源滤波器，专门针对接收路径下变频进行了优化。该器件的输入范围为400 MHz至1.2 GHz，适合CDMA、GSM和TETRA基础设施设备等众多应用。

AD8344在RF和LO输入端口上均提供一个单端50 Ω输入阻抗。集成的LO驱动器提供LO驱动电平，典型值为0 dBm。

通过与EXRB引脚相连的一个外部偏置电阻，可以优化AD8344的功耗与线性度。AD8344采用+5 V单电源供电，功耗仅为84 mA，省电模式下为500 µA。

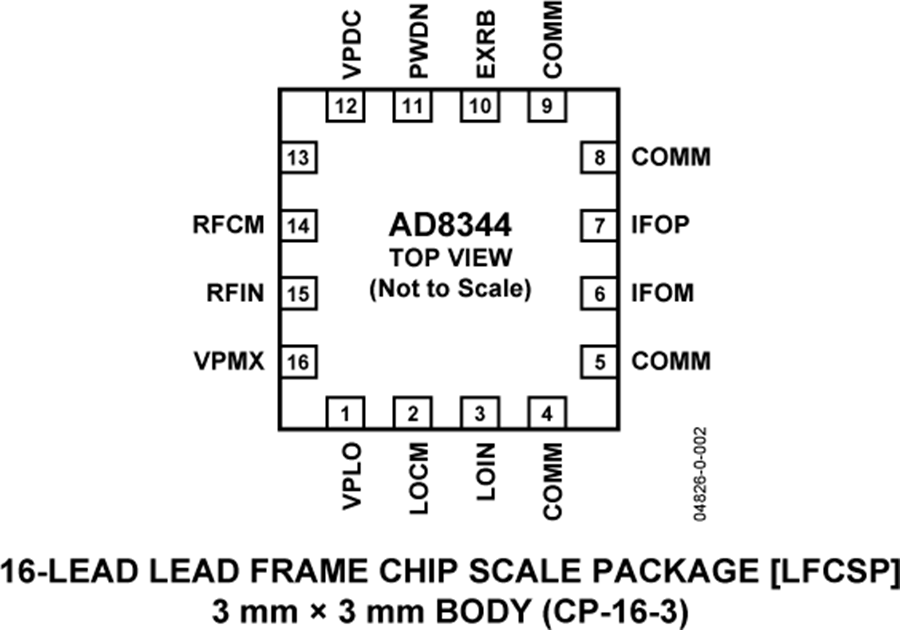

AD8344采用高性能SiGe工艺制造，提供节省空间的3 mm x 3 mm、16引脚LFCSP封装，额定温度范围为-40°C至+85°C。

供货提供样片和评估板，产品型号为AD8344-EVAL。
