优势和特点

  完整RF检波器/控制器功能

  典型范围：–58 dBV至–13 dBV，–45 dBm至0 dBm，re 50 Ω

  频率响应范围：100 MHz至2.7 GHz

  快速响应：70 ns(10 dB步进)

  出色的温度稳定性，线性dB响应精度(至2.7 GHz)

  低功耗：12 mW (2.7 V)

  省电模式：20 µA

产品详情

AD8314是一款用于RF信号测量与控制的低成本完整子系统，工作频率范围为100 MHz至2.7 GHz，典型动态范围为45 dB，主要用于各种蜂窝手机和其它无线设备。与采用分立式二极管检波器的方案相比，它能够提供更宽的动态范围和更高的精度，在-40°C至+85°C整个工作温度范围内的温度稳定性尤为出色。

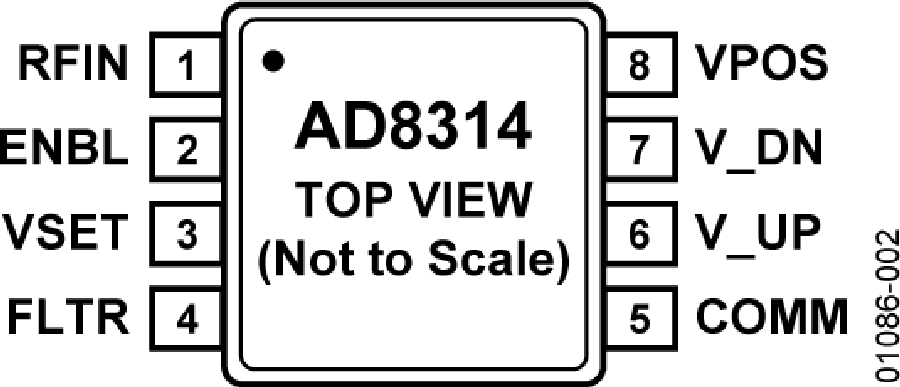

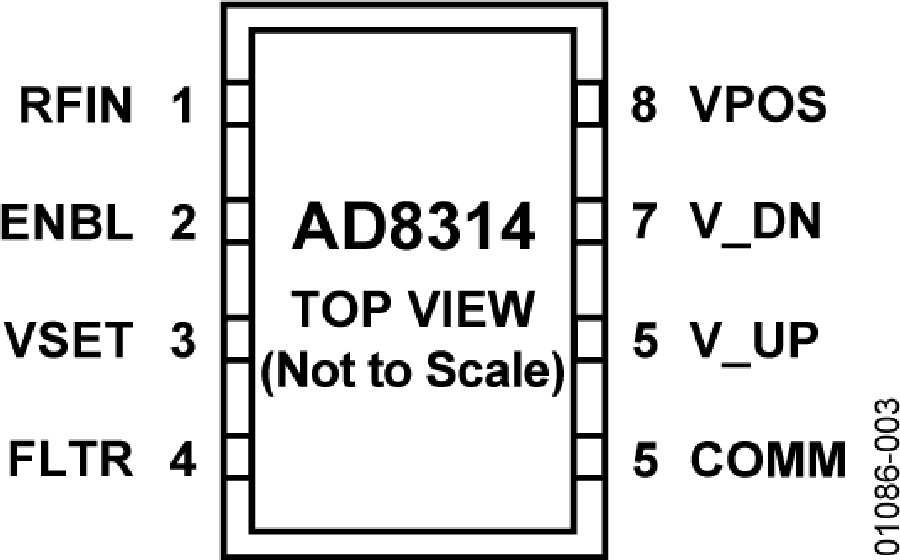

AD8314提供8引脚MSOP和8引脚LFCSP两种封装，采用2.7 V至5.5 V电源供电，功耗为4.5 mA。进入省电模式时，典型休眠电流为20 µA。

本产品可提供评估板，请用以下器件编号订购：AD8314-EVAL。评估板的原理图和布局参见产品数据手册。
