优势和特点

  4通道多路复用器至LNA、PGA、AAF

  1个直接至ADC通道

  可编程增益放大器(PGA)

  包含低噪声前置放大器(LNA)

  SPI可编程增益：17 dB至35 dB（6 dB步进）

  抗混叠滤波器(AAF)

  可编程三阶低通椭圆滤波器(LPF)：9 MHz至15 MHz

  模数转换器(ADC)

  12位精度，最高80 MSPS

  SNR = 67 dB

  无杂散动态范围(SFDR) = 68 dBc

  欲了解更多特性，请参考数据手册

产品详情

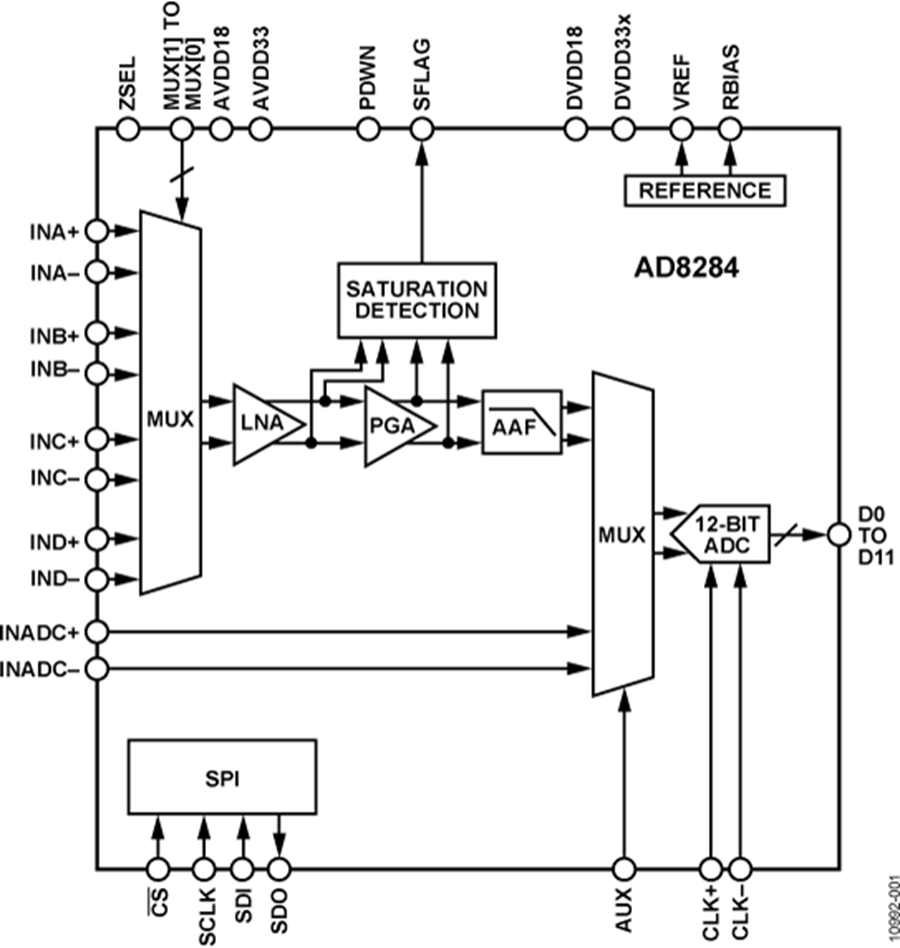

AD8284是一款低成本、小尺寸、灵活易用的集成模拟前端。它内置4通道差分多路复用器(mux)、带可编程增益放大器（PGA）和抗混叠滤波器（AAF）的单通道低噪声前置放大器（LNA），外加一个直接连接ADC的通道，所有通道都集成单通道12-bit模数转换器（ADC）。除非使用AAF过滤，AD8284还包含一个针对高频过压条件的饱和检测电路。

模拟通道具有17 dB至35 dB的增益范围，增量为6 dB，ADC转换速率最高可达80 MSPS。在最大增益下，所有通道折合到输入端电压噪声为3.5 nV/√Hz。通道专门针对动态范围与低功耗而优化，适合要求小封装尺寸的应用。

AD8284采用先进的CMOS工艺制造，提供10 mm × 10 mm、符合RoHS标准的64引脚TQFP封装。额定温度范围为-40℃至+105℃汽车应用温度范围。

应用

  汽车雷达

  自适应巡航控制  防撞系统  盲点检测  自动停车  电子保险杠
