优势和特点

  完全集成的单导联心电图 (ECG) 前端

  低静态电源电流：50 μA（典型值）

  在关断 (<1 μA 的电源电流) 情况下检测导联开/关状态

  共模抑制比：80 dB（直流至 60 Hz）

  2 种或 3 种电极配置

  高信号增益 (G = 100) 以及隔直流功能

  二极可调高通滤波器

  接受高达 ±300 mV 的半电池电势

  快速恢复功能可改善滤波器建立时间

  通用运算放大器

  具有可调增益的三极可调低通滤波器

  具有关断功能的集成右腿驱动 (RLD) 放大器

  单电源供电：1.7 V 至 3.5 V

  集成基准缓冲器产生虚地

  轨至轨输出

  内部 RFI 滤波器

  8 kV 人体模型 (HBM) ESD 额定值

  关断引脚

  2 mm × 1.7 mm WLCSP

产品详情

AD8233 是一种适用于心电图 (ECG) 和其他生物电势测量应用的集成信号调理模块。根据设计，该器件用于在嘈杂条件下采集、放大和过滤微小的生物电势信号，例如由于运动或远处放置电极而产生的信号。借助这种设计，超低功率模数转换器 (ADC) 或嵌入式微控制器可轻松采集输出信号。

AD8233 采用一个二极高通滤波器来消除运动伪影和电极半电池电势。这种滤波器与放大器的仪表架构紧密耦合，从而在单级中实现大增益和高通滤波，进而节省空间和成本。

借助一个通用运算放大器，AD8233 可形成一个三极低通滤波器来消除更多噪声。用户可选择所有滤波器的截止频率，以便满足不同应用类型的需求。

为了改善系统中线路频率的共模抑制和减轻其他不想要的干扰，AD8233 集成一个用于驱动导联的放大器：RLD 放大器。

AD8233 包括快速恢复功能，使高通滤波器原本较长的建立时间缩短。当有突然到电源轨的信号时（例如发生导联关闭情况），AD8233 会自动调整到更高的滤波器截止频率。此功能可让 AD8233 快速恢复，从而确保在将电极连接到测量对象后尽快执行有效测量。

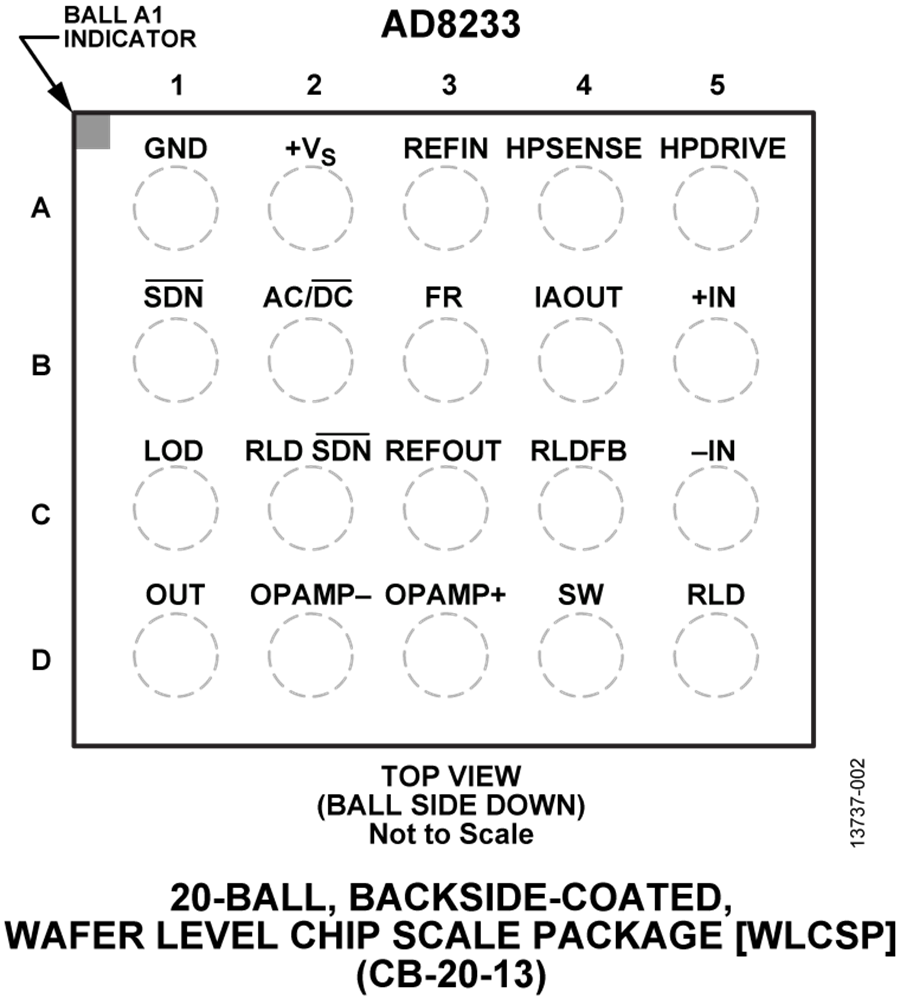

AD8233 采用一种 2 mm × 1.7 mm 20 球 WLCSP 封装。此器件的性能在 0°C 至 70°C 范围内标称，并可在 −40°C 至 +85°C 范围内工作。

应用

  健身和活动心率监护仪

  便携式 ECG

  可穿戴和远程健康监护仪

  游戏外设

  生物电势信号采集，如肌电图 (EMG)
