优势和特点

  2 路输入、1路输出HDMI/DVI高速信号开关

  与AD8193引脚兼容

  支持HDMI 1.3兼容型接收机

  每路输入/输出4个TMDS通道支持250 Mbps至2.25 Gbps数据速率支持25 MHz至225 MHz像素时钟完全缓冲的单向输入/输出均衡输入支持使用HDMI长电缆（20 m、2.25 Gbps）

  50 Ω片内输入和输出匹配端接电阻 低附加抖动单电源供电(3.3 V)

  兼容多种标准：HDMI接收机、DVI

  5 mm × 5 mm、32引脚 LFCSP封装，符合RoHS标准

产品详情

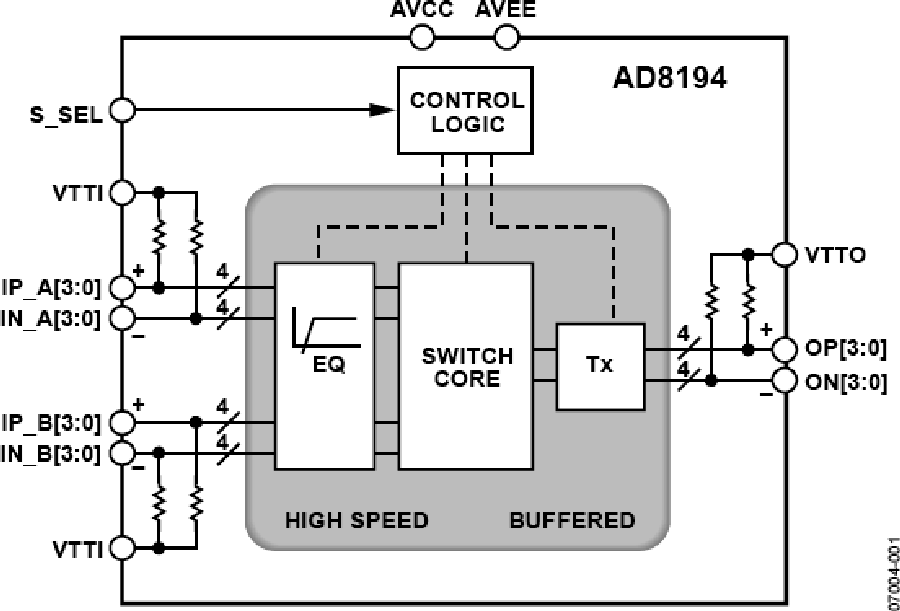

AD8194是一款低成本、四通道2:1 TMDS®开关，适合高速HDMI™/DVI视频应用。该器件具有均衡输入特性，非常适合配置较长电缆的系统。它的主要功能是将单链路（HDMI或DVI）的高速信号切换到单链路输出。AD8194是一种完全缓冲式开关解决方案，输入端和输出端均端接50 Ω电阻，提供全摆幅输出信号恢复，反射极小，可改善系统信号完整性。

AD8194提供32引脚LFCSP表贴塑封封装，节省空间，并且符合RoHS标准；额定工作温度范围为−40°C至+85°C。

ol { margin-top:0px; margin-right:0px; margin-bottom:0px; margin-left:25px; padding-top:0px; padding-right:0px; padding-bottom:10px; padding-left:0px;}li { padding-top:0px; padding-right:0px; padding-bottom:5px; padding-left:0px; margin-top:0px; margin-right:0px; margin-bottom:0px; margin-left:0px;}

产品聚焦

  支持最高达2.25 Gbps的数据速率，可实现1080p深色（12位色彩）以上的HDMI格式及UXGA (1600 × 2300)以上的DVI分辨率。

  完全缓冲的输入和输出。

  输入电缆均衡器支持输入端使用较长的电缆。对于典型的24 AWG电缆，AD8194在最高2.25 Gbps数据速率时可补偿20 m以上的损耗。

   50 Ω片内输入和输出匹配端接电阻可改善系统信号完整性。

   单引脚源选择位。

  低附加抖动。

应用

  高清电视机(HDTV)

  多路输入显示器

  投影仪

  影音接收机

  机顶盒

数据手册, Rev. 0, 11/07
