优势和特点

  端口级2:1复用/1:2解复用

  每个端口由4个通道组成

  各通道的工作速率为DC至3.2 Gbps，通道之间彼此独立

  通过2级输入均衡或4级输出预加重，补偿40英寸以上的FR4 (3.2 Gbps)

  接受交流耦合或直流耦合差分CML输入

  低确定性抖动：20 ps峰峰值（典型值）

  低随机抖动：1 ps均方根值（典型值）

  BER −16

  欲了解更多特性，请参考数据手册

产品详情

AD8159是一款与协议无关的异步、四通道2:1开关，具有12路差分PECL/CML兼容型输入和12路差分CML输出。该产品针对NRZ信令进行了优化，每个通道的数据速率最高达3.2 Gbps。各通道均提供2级输入均衡和4级输出预加重。

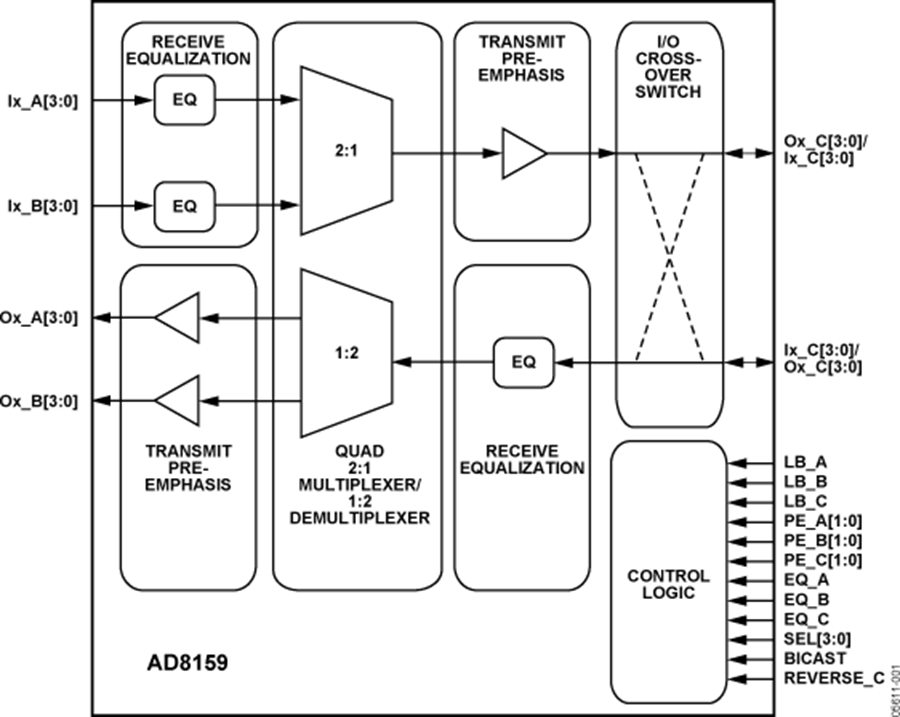

AD8159内置四个多路复用器和四个解复用器，每通道一组。各端口均为四通道链路，各通道以最高3.2 Gbps的数据速率工作，通道之间彼此独立。这些通道利用四个选择引脚SEL[3:0]独立开关；各选择引脚控制端口的一个通道。AD8159具有低延时和极低的通道间偏斜特性。

AD8159主要用于支持串行链路的背板侧和线路接口侧冗余。该器件具有单播和双播能力，因此可配置为支持1+1或1:1的冗余。

AD8159允许将一个端口上的输出和输入引脚反转，这有助于连接引脚排列相反的两个ASIC。

通过复制输入数据，然后将其同时发送至目的端口和测试设备，该器件也可用于测试高速串行链路。

应用

  低成本冗余开关

  SONET OC-48/SDH-16及更低的数据速率

  背板XAUI（万兆以太网）

  背板千兆以太网

  背板光纤通道1.06 Gbps和2.125 Gbps

  背板无限带宽(InfiniBand®)

  背板PCI Express (PCIe)
