AD8024

四核350 MHz 24 V放大器

制造商:ADI/AD

中文资料及数据手册

在线购买

产品信息

优势和特点

  四核高速电流反馈型放大器,具有禁用特性-3dB带宽:350MHz (G = +1)压摆率:2400 V/µs,VS=±12V

  驱动高容性负载0.1%建立时间:35 ns(300 pF负载,6 V步进)0.1%建立时间:18 ns(5 pF负载,2 V步进)

  低功耗采用+5 V至±12 V (24V)电源供电电源电流:每放大器4 mA

  出色的视频特性(RL = 150 O,G = +2)0.1 dB增益平坦度: 70 MHz差分增益误差:0.04%差分相位误差:0.09°

  串扰:-58dB (5MHz)

  总谐波失真(THD):-72dBc (5MHz)

  卓越的直流精度VOFFSET = 2mV(典型值)IBIAS= 3 µA(最大值)

产品详情

AD8024是一款建立时间短、高速、高输出电压、四核电流反馈型运算放大器。它采用ADI公司专有XFHV高速双极性工艺制造,能驱动至其24 V供电轨的1.3 V范围以内。每个放大器均具有高输出电流能力,可以驱动高容性负载。

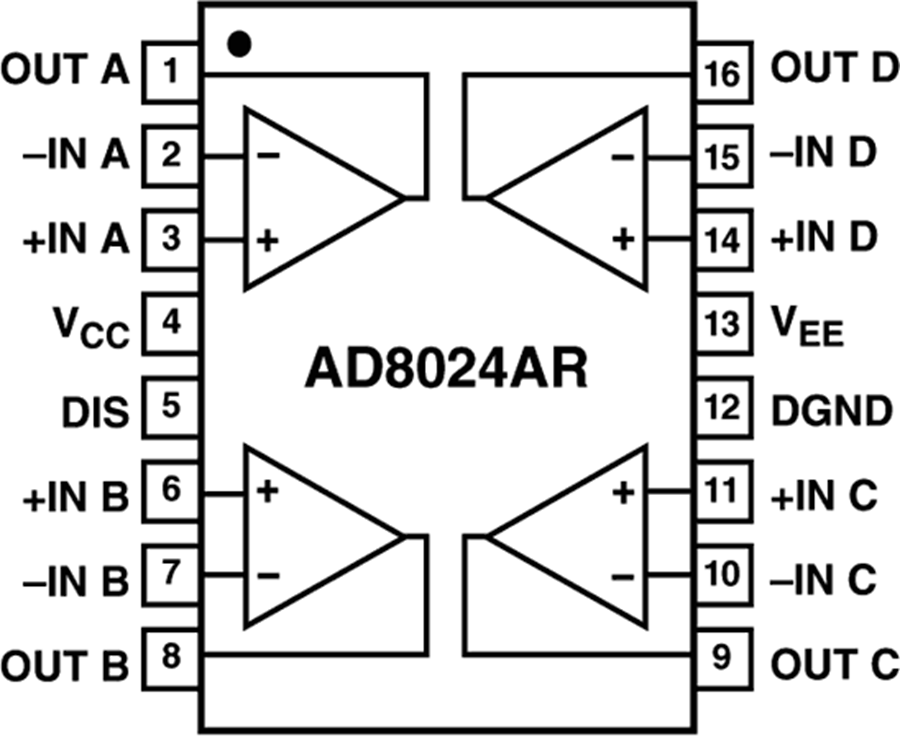

电路图、引脚图和封装图

    AD8024电路图
