优势和特点

  16位、24 MSPS模数转换器(ADC)

  4通道工作模式：最高24 MHz（每通道6 MHz）

  3通道工作模式：最高24 MHz（每通道8 MHz）

  可选输入范围：3 V或1.5 V峰峰值

  输入箝位电路

  相关双采样

  1至6倍可编程增益

  ±300 mV可编程偏移

  内部基准电压

  多路复用字节宽输出

  可选单字节输出模式

  欲了解更多特性，请参考数据手册

产品详情

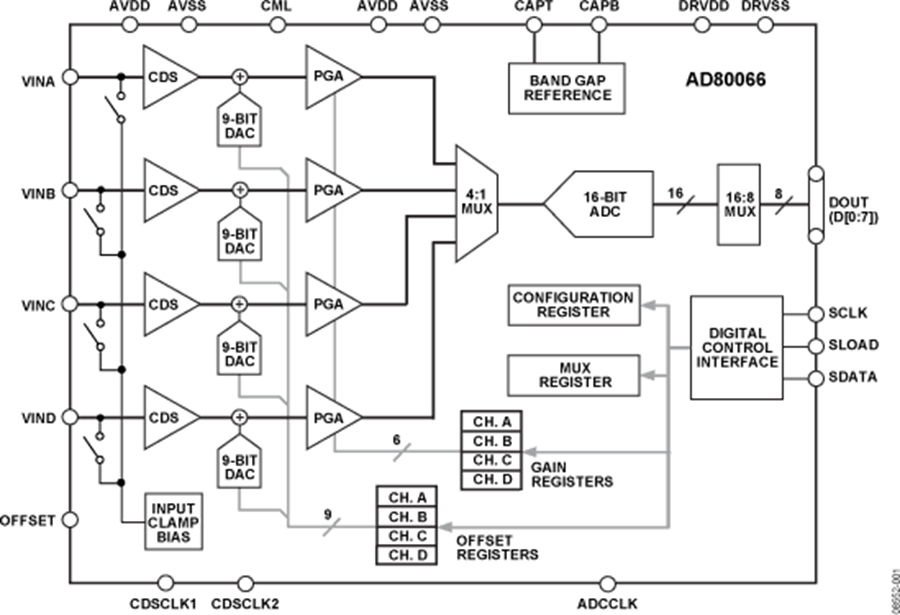

AD80066是一款面向成像应用的完整模拟信号处理器，采用4通道架构，能够采样和调理线性充电耦合器件(CCD)或接触式图像传感器(CIS)阵列的输出。各通道均包括输入箝位电路、相关双采样器(CDS)、偏移数模转换器(DAC)和可编程增益放大器(PGA)，多路复用至一个高性能16位ADC。为了提供最大的灵活性，AD80066可以配置为4通道、3通道、双通道或单通道器件。

对于不需要CDS的传感器，如CIS和CMOS传感器等，可以禁用CDS放大器。

16位数字输出复用为一个8位输出字，通过两个读周期进行访问。该器件提供可选的单字节输出模式。内部寄存器通过三线式串行接口进行编程，支持对增益、偏移和工作模式进行调整。AD80066采用5 V电源供电，典型功耗为490 mW，提供28引脚SSOP封装。

  平板式文件扫描仪

  胶片扫描仪

  数码彩色复印机

  多功能外设
