优势和特点

  A级：333 kSPS吞吐量/±2 LSB DNL

  K级：285 kSPS吞吐量/±1 LSB DNL

  A级和K级可保证125°C时，吞吐量为238 kSPS

  具有两个输入范围的伪差分输入

  能够读取/写入校准数据

  5 V单电源

  系统校准和自校准，上电时自动校准

  低功耗：60 mW（典型值）

  省电模式：5 µW（典型功耗）

  灵活的串行接口：8051/SPI®/QSPI™/µP兼容

  24引脚PDIP、SOIC和SSOP封装

产品详情

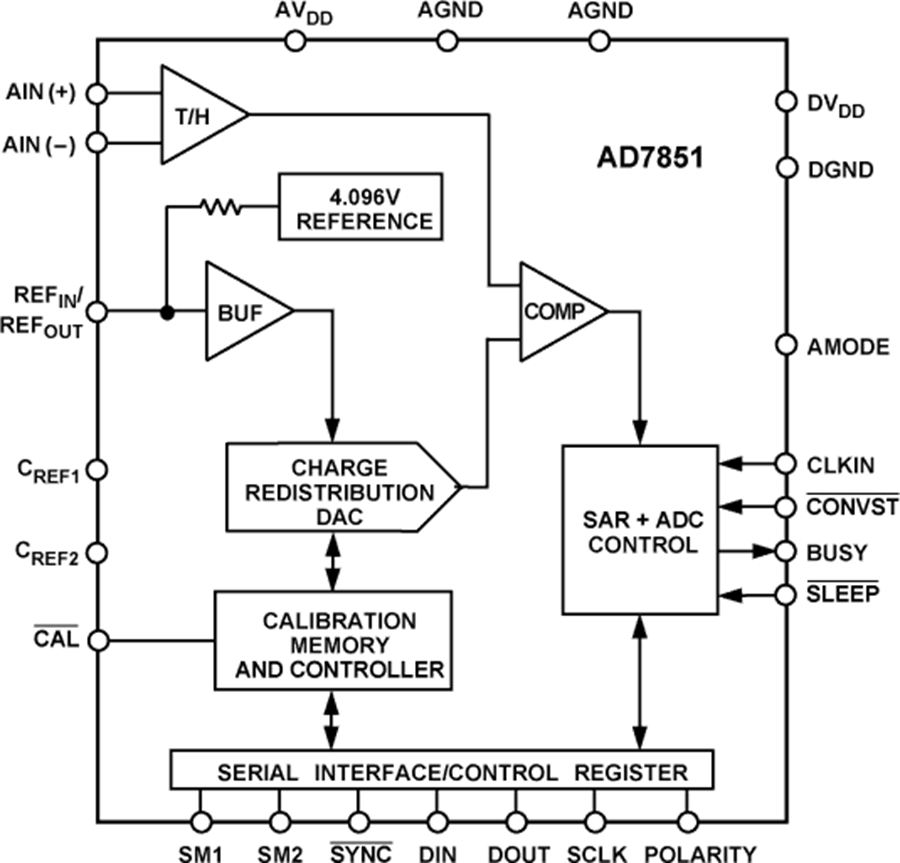

AD7851是一款14位高速模数转换器（ADC），采用5V单电源供电。当满足一组默认条件时，ADC上电，此时可作为只读ADC使用。该ADC含有自校准和系统校准选项，可确保操作精度不受时间和温度影响，还具有适合低功耗应用的多个省电选项。

AD7851的吞吐量可达272 kHz。通过输入采样保持功能可在0.33 µs内采集一个信号，并采用伪差分采样方案。AD7851附加的优点是具有两个输入电压范围（0至VREF和以VREF/2为中心的-VREF/2至+VREF/2）。输入信号范围可至VDD，而且该器件能够转换140 kHz的全功率信号。

CMOS结构可确保获得低功耗（典型值60 mW），且带省电模式（典型值5 µW）。这款器件提供三种封装：24引脚、0.3英寸宽、双列直插式封装（DIP）；24引脚小形集成封装（SOIC）；以及24引脚紧缩小型封装（SSOP）。
