优势和特点

  两个12位MDAC，内置输出放大器

  0.3"、24引脚DIP和24引脚SOIC封装，节省空间

  四象限乘法

  并行加载结构：AD7847

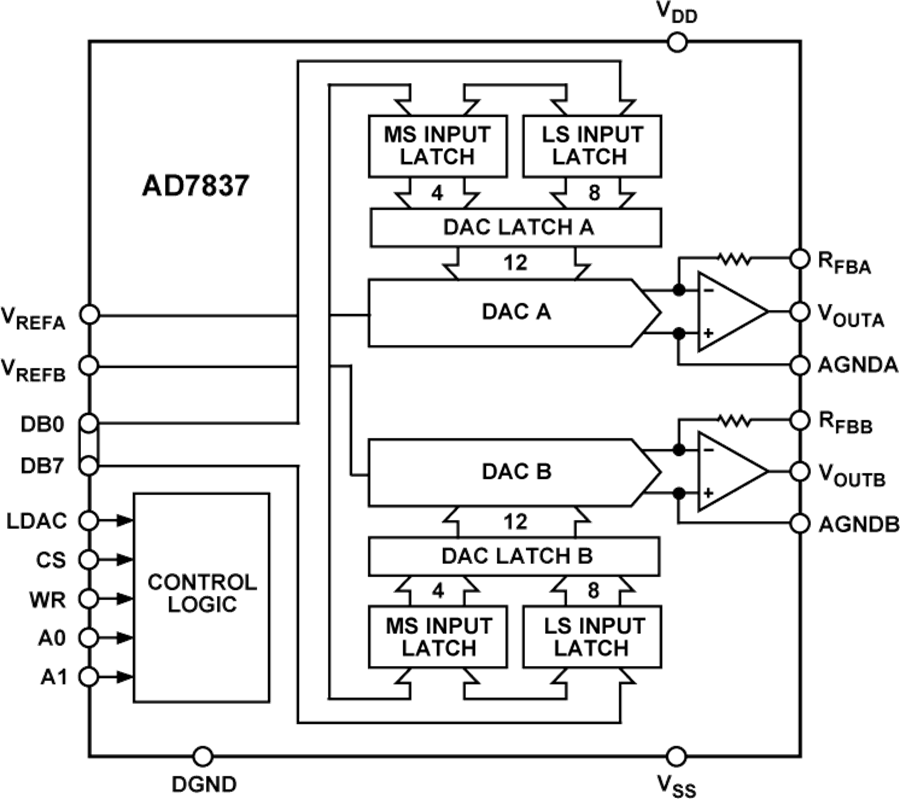

  (8+4)加载结构：AD7837

产品详情

AD7837/AD7847均为完整的双通道、12位乘法数模转换器，在CMOS单芯片上集成输出放大器，无需用户进行外部调整便可实现全部额定性能。两款器件均与微处理器兼容，并配有高速数据锁存和接口逻辑。AD7847接受12位并行数据，数据通过WR输入和各DAC单独的芯片选择(Chip Select)输入载入相应的DAC锁存器。AD7837具有一个双缓冲8位总线接口结构，数据通过两次写操作载入相应的输入锁存器。AD7837上的异步LDAC信号可更新DAC锁存和模拟输出。输出放大器能够在一个2 kΩ负载上产生±10 V电压。二者采用内部补偿，由于在晶圆水平上进行激光调整，因此输入失调电压较低。在AD7847上，放大器反馈电阻在内部与VOUT相连。AD7837/AD7847采用线性兼容CMOS(LC2MOS工艺制造，这是一种将精密的双极性电路与低功耗CMOS逻辑相结合的先进混合工艺技术。新颖的低泄漏配置（美国专利第4,590,456号）可确保在整个额定温度范围内都具有低失调误差。
