优势和特点

  10位ADC，转换时间为2.3 微秒

  8引脚microSOIC小型封装

  额定温度范围：–40°C至+105°C

  固有的采样保持功能

  工作电压范围：2.7 V至5.5 V

  额定电压范围：2.7 V至5.5 V

  微控制器兼容型串行接口

  转换结束时自动关断（可选）

  低功耗工作：270 µW（10 kSPS吞吐量时）2.7 mW（100 kSPS吞吐量时）

  模拟输入范围：0 V至VREF

  基准电压输入范围：0 V至VDD

产品详情

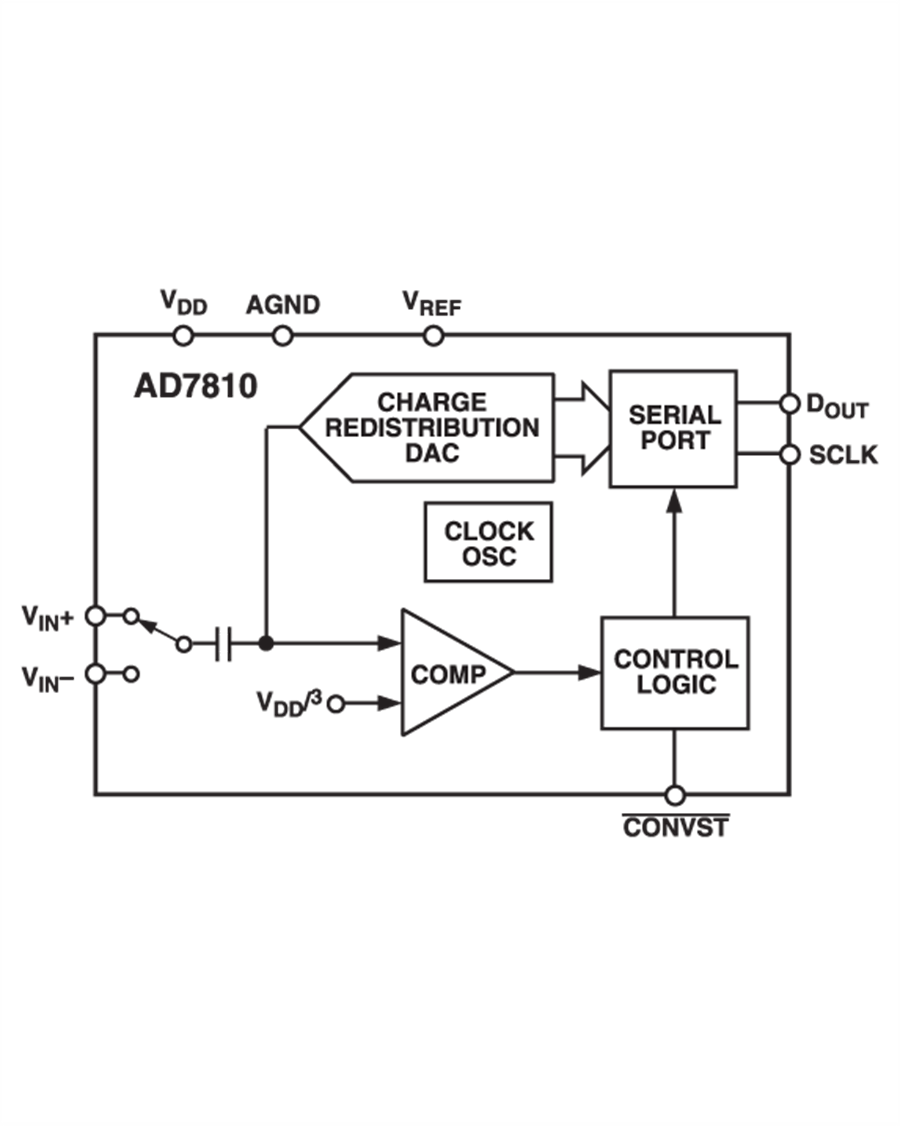

AD7810是一款高速、低功耗、10位模数转换器（ADC），采用2.7 V至5.5 V单电源供电。该器件内置一个2 微秒（µs）逐次逼近型模数转换器（固有采样保持功能）、一个伪差分输入和一个可与大多数微控制器接口的高速串行接口，额定温度范围为-40°C至+105°C。

AD7810采用一种能够在一次转换结束时对CONVST（转换开始）信号状态进行采样的技术，因此可以在自动省电模式下工作。在这种模式下工作时，AD7810会在一次转换结束时自动关断，并在新转换开始时自动“唤醒”。当吞吐量较低时，此特性可显著降低器件的功耗。AD7810也可在一种高速模式下工作，此时该器件在两次转换之间不关断。在这种高速模式下工作时，AD7810的转换时间为2 微秒（µs）。最大吞吐量取决于微控制器串行接口的速度。

AD7810采用三种封装：8引脚、0.3英寸宽、小型塑料双列直插式封装（小型DIP）；8引脚小形集成封装（SOIC）；以及8引脚microSOIC封装。
