优势和特点

  16通道、双路、同步采样输入

  可独立选择的通道输入范围

  真双极性：±10 V、±5 V、±2.5 V

  5 V单模拟电源，VDRIVE电源电压：2.3 V至3.6 V

  完全集成的数据采集解决方案

  模拟输入箝位保护

  具有1 MΩ模拟输入阻抗的输入缓冲器

  一阶抗混叠模拟滤波器

  片内精密基准电压及基准电压缓冲器

  双通道16位SAR ADC

  吞吐速率：2×1 MSPS

  通过数字滤波器提供过采样功能

  灵活的序列器，支持突发模式

  并行数字接口

  可选CRC差错校验

  硬件/软件配置

  性能

  信噪比(SNR)：92 dB（500 kSPS、2× OSR）

  信噪比(SNR)：90.5 dB (1 MSPS)

  总谐波失真(THD)：−103 dB

  ±1 LSB INL（典型值），±0.99 LSB DNL（最大值）

  模拟输入引脚提供8 kV ESD额定值

  片内自检测功能

  80引脚LQFP封装

产品详情

AD7616-P是一款16位DAS，支持对16个通道进行双路同步采样。AD7616-P采用5 V单电源供电，可以处理±10 V、±5 V和±2.5 V真双极性输入信号，同时每对通道均能以高达1 MSPS的吞吐速率和90.5 dB SNR采样。利用片内过采样模式可实现更高的信噪比(SNR)性能（过采样率(OSR)为2时，SNR为92 dB）。

输入箝位保护电路可以耐受高达±21 V的电压。无论以何种采样频率工作，AD7616-P的模拟输入阻抗均为1 MΩ。它采用单电源工作方式，具有片内滤波和高输入阻抗，因此无需驱动运算放大器和外部双极性电源。

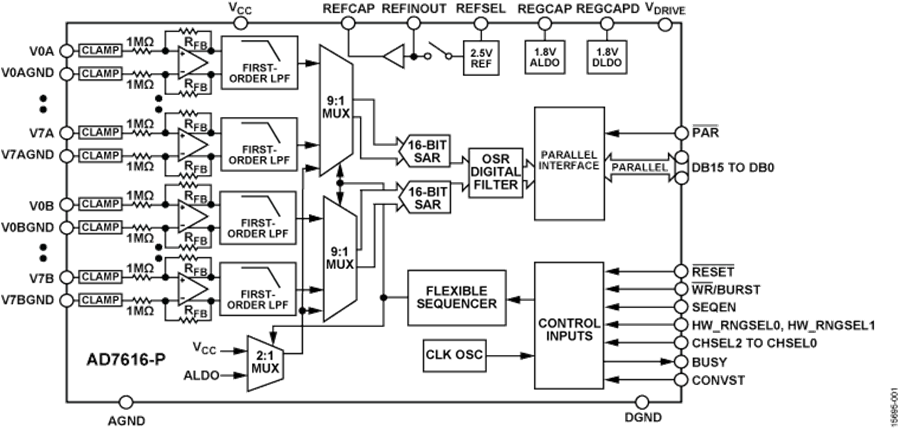

该器件均内置模拟输入箝位保护、一个双路16位电荷再分配逐次逼近型寄存器(SAR)模数转换器(ADC)、一个灵活的数字滤波器、2.5 V基准电压源和基准电压缓冲器以及高速并行接口。

应用

  电力线路监控

  保护继电器

  多相电机控制

  仪器仪表和控制系统

  数据采集系统(DAS)
