优势和特点

  10 MHz内部时钟速率

  16位无失码

  信噪比(SNR)： 87 dB（典型值）

  有效位数(ENOB)： 13.5位（典型值）

  典型失调温漂： 1.7 µV/°C

  片上数字隔离器

  片内基准电压源

  满量程模拟输入范围： ±320 mV

  工作电压范围：-40℃至+105℃

  高共模瞬变抗扰度： >25 kV/µs

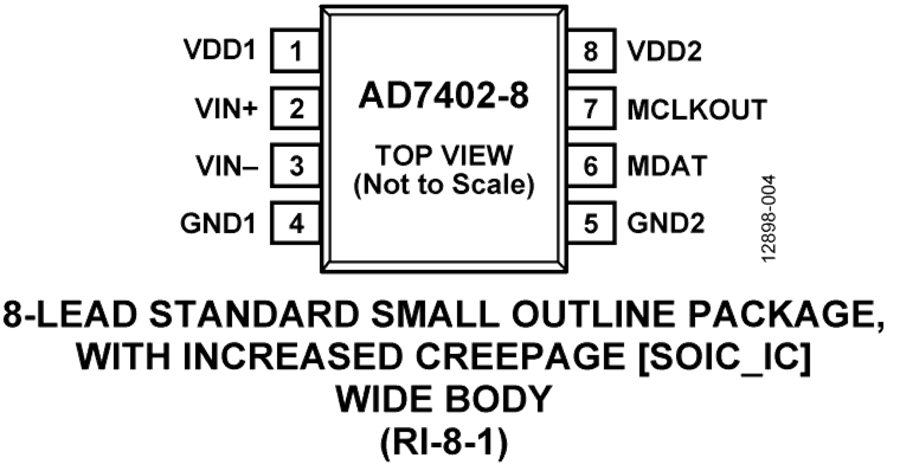

  8引脚宽体SOIC封装，增加爬电距离

  压摆率受限输出以实现低电磁辐射(EMI)

产品详情

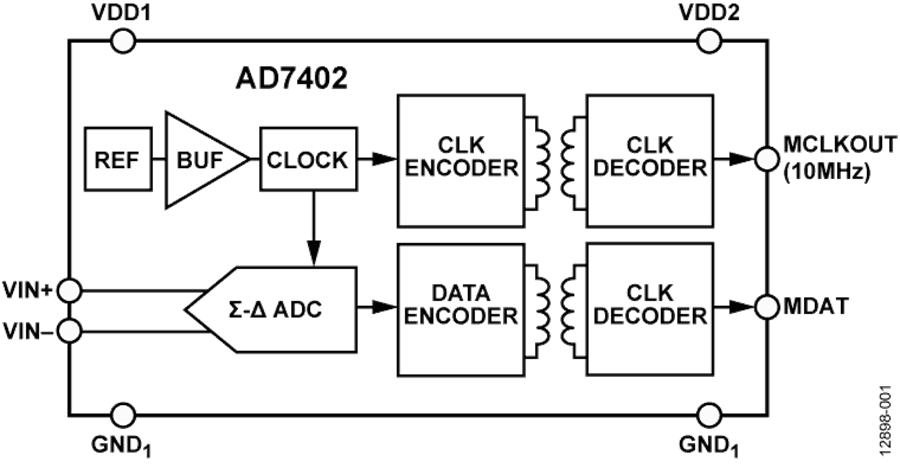

AD7402是一款高性能二阶Σ-Δ型调制器，片上的数字隔离采用ADI公司的iCoupler®技术，能将模拟输入信号转换为高速单个位数据流。 AD7402采用5 V (VDD1)电源供电，可输入±250 mV的差分信号（满量程±320 mV）。 该差分输入信号非常适合用于在要求电流隔离的高电压应用中监控分流电压。 模拟输入由高性能模拟调制器连续采样，并转换为数据速率为10 MHz且密度为1的数字输出流。 通过适当的数字滤波器可重构原始信息，以在39 kSPS时实现87 dB的信噪比(SNR)。 串行输入/输出可采用5 V或3.3 V电源供电(VDD2)。 串行接口采用数字式隔离。 通过将高速互补金属氧化物半导体(CMOS)技术和单片变压器技术结合在一起，较之传统光耦合器等其它元件来说，片内隔离能提供更加优异的工作特性。 AD7402采用8引脚宽体SOIC封装，工作温度范围为−40°C至+105℃。

安全和法规认证

  UL认证

  依据UL 1577，1分钟5000 V rms

  CSA元件验收通知5A

  符合VDE认证

  DIN V VDE V 0884-10 (VDE V 0884-10)：2006-12

  VIORM = 1250 VPEAK

应用

  分路电流监控

  交流电机控制

  功率和太阳能逆变器

  风轮机逆变器

  数据采集系统

  模数及光隔离器的方案替代
