优势和特点

  双核12位、双通道ADC

  真双极性模拟输入

  可编程输入范围± 10 V、 ± 5 V、0 V 至 +10 V± 12 V（使用+3 V外部基准电压）

  吞吐量：500 Ksps

  高模拟输入阻抗

  低功耗正常模式下为5.1 mA（典型值）关断模式下为320 nA（典型值）

  转换与读取同时进行，间隔小于2µs

  AD7366-5信噪比：72 dB（50 kHz输入频率）12位无失码

  精密片内基准电压：2.5 V ± 0.2%

  工作温度：-40°C至+85°C

  高速串行接口SPI-/QSPI™-/MICROWIRE™-/DSP兼容

  iCMOS工艺技术

产品详情

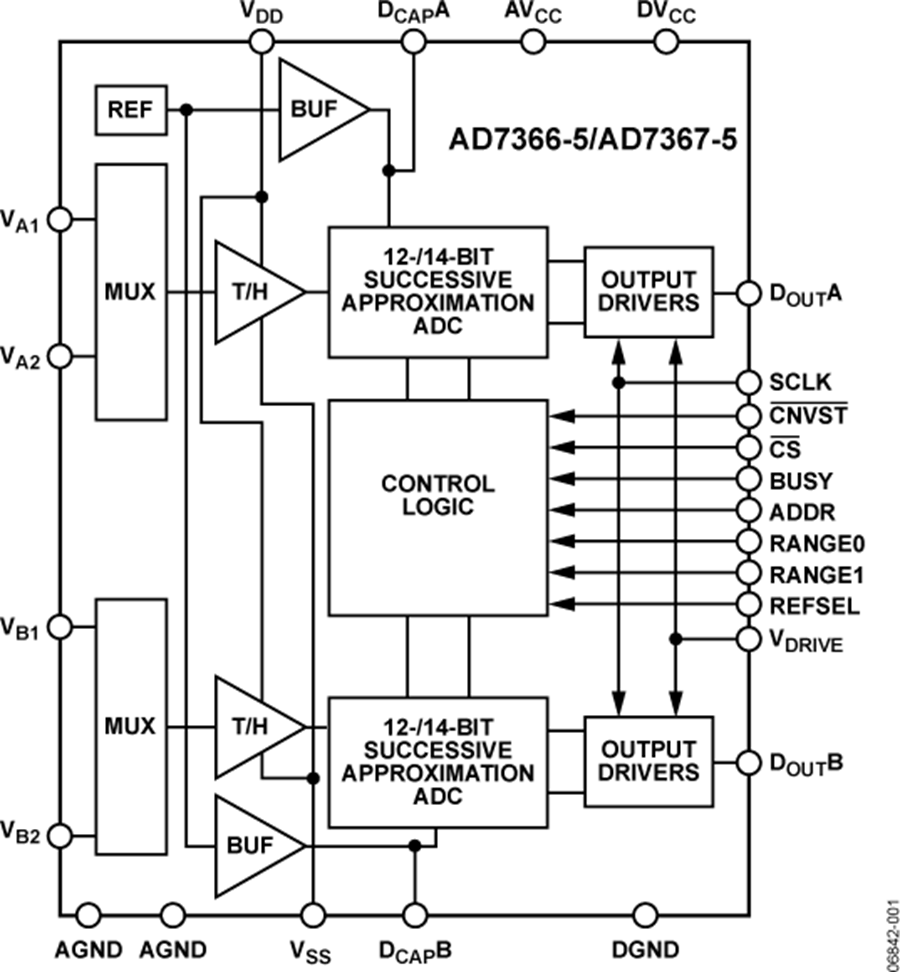

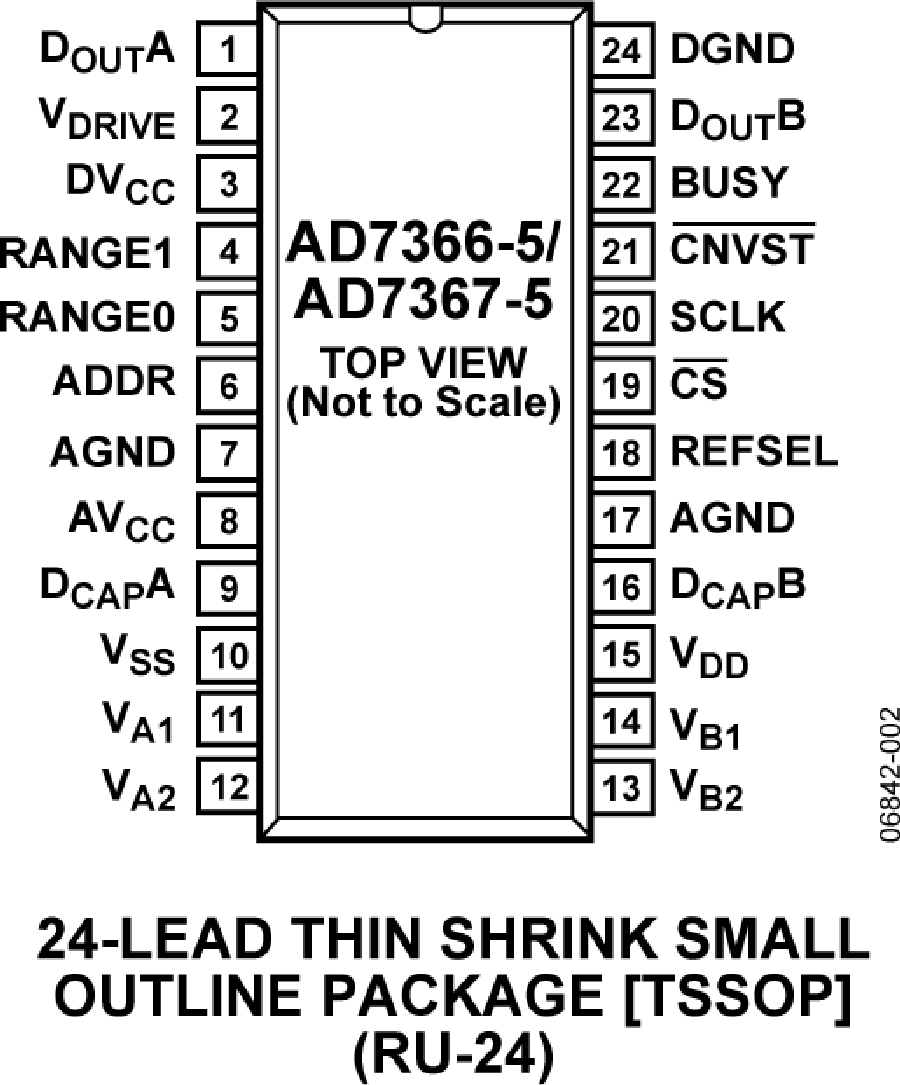

AD7366-5/AD7367-51是双核12位/14位、低功耗、逐次逼近型模数转换器(ADC)，最高吞吐量为500 KSPS。每个器件内置两个ADC，两者之前均配有一个双通道多路复用器及一个低噪声、宽带宽采样保持放大器。

AD7366-5/AD7367-5采用ADI公司的工业CMOS工艺(iCMOS® )2制造，该技术平台兼具低电压和高电压CMOS的优点。利用该工艺，这些器件不仅降低了功耗和封装尺寸，而且能接受高电压双极性信号。AD7366-5/AD7367-5可以输入± 10 V范围、± 5 V范围及0 V至+10 V范围内的真双极性模拟信号。

这些器件具有2.5 V的片内基准电压，可以禁用该电压以便使用外部基准电压。如果将3 V基准电压施加于DCAPA和DCAPB引脚，则AD7366-5/AD7367-5就能接受± 12 V真双极性模拟输入。对于± 12 V输入范围，需要采用最低± 12 V的 VDD 和 VSS电源。

产品聚焦

  可以输入真双极性模拟信号以及± 10 V、± 5 V、± 12 V（使用外部基准电压）和0 V 至 +10 V范围内的单极性信号。

  具备两个完整的ADC功能，可以实现两个通道同时采样和转换。

  500 kSPS串行接口，SPI-/QSPI™-/MICROWIRE™-/DSP兼容。
