优势和特点

  RS-232 和RS-422集成在一个芯片上

  +5 V单电源

  0.1 µF电容

  高速、低偏斜RS-422操作

  短路保护

  出色的抗扰度

  低功耗BiCMOS技术

  工作温度范围：-40ºC至+85ºC

产品详情

AD7306线路驱动器/接收器是一款5 V单芯片产品，可提供TTL信号电平与双标准EIA RS-232/RS-422信号电平之间的接口。该器件内置2个RS-232驱动器、1个RS-422驱动器、1个RS-232接收器以及1条可配置为RS-232或RS-422的接收器路径。

内置电荷泵电压转换器有助于采用+5 V单电源供电。该电荷泵提供±10 V电平，从而无需外部双极性电源便可产生RS-232输出电平。

高效电荷泵设计允许采用非极化的小型0.1 µF电容工作。与使用最高10 µF电容的传统产品相比，这可节省相当大的印刷电路板空间。电荷泵输出电压也可以用来为需要双电源的外部电路供电。

RS-232通道适合通信速率最高达100 kHz的应用，RS-422通道适合最高达5 MHz的高速通信。RS-422发射器互补输出匹配严格，互补输出之间的时序偏斜很低，这通常是达到严格系统时序性能的基本要求。

所有输入均有ESD保护，所有驱动器均有输出较高的源电流和吸电流能力，并且提供内部保护电路，以防输出短路。一个外延层用来防止闩锁。

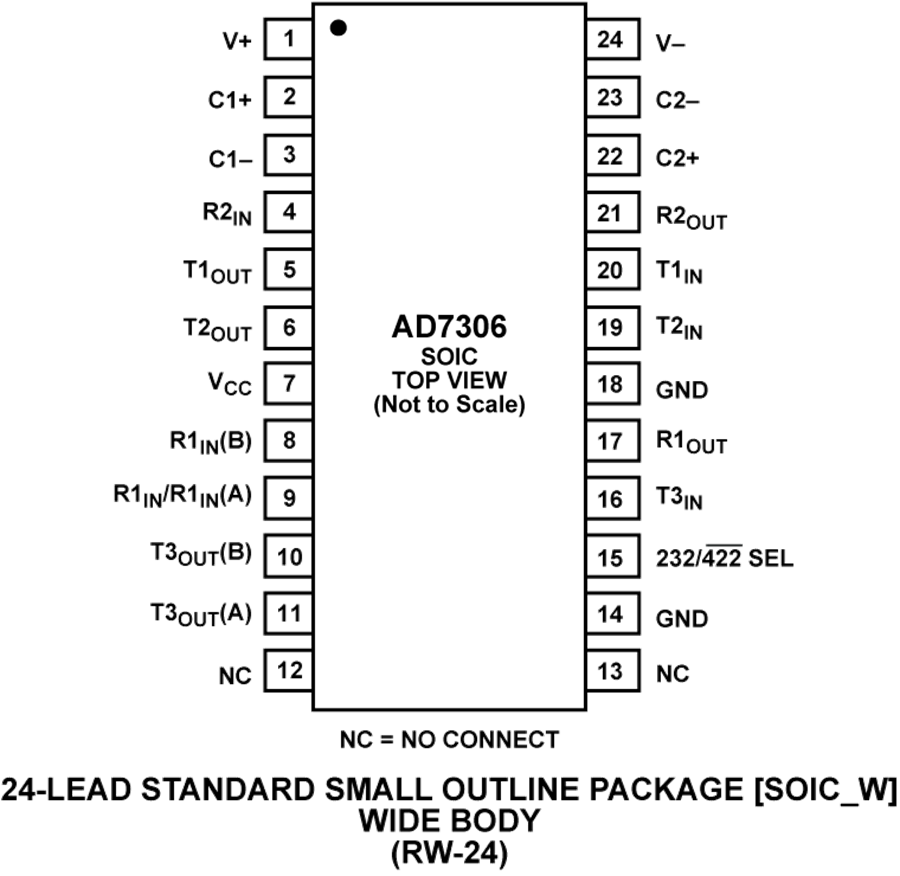

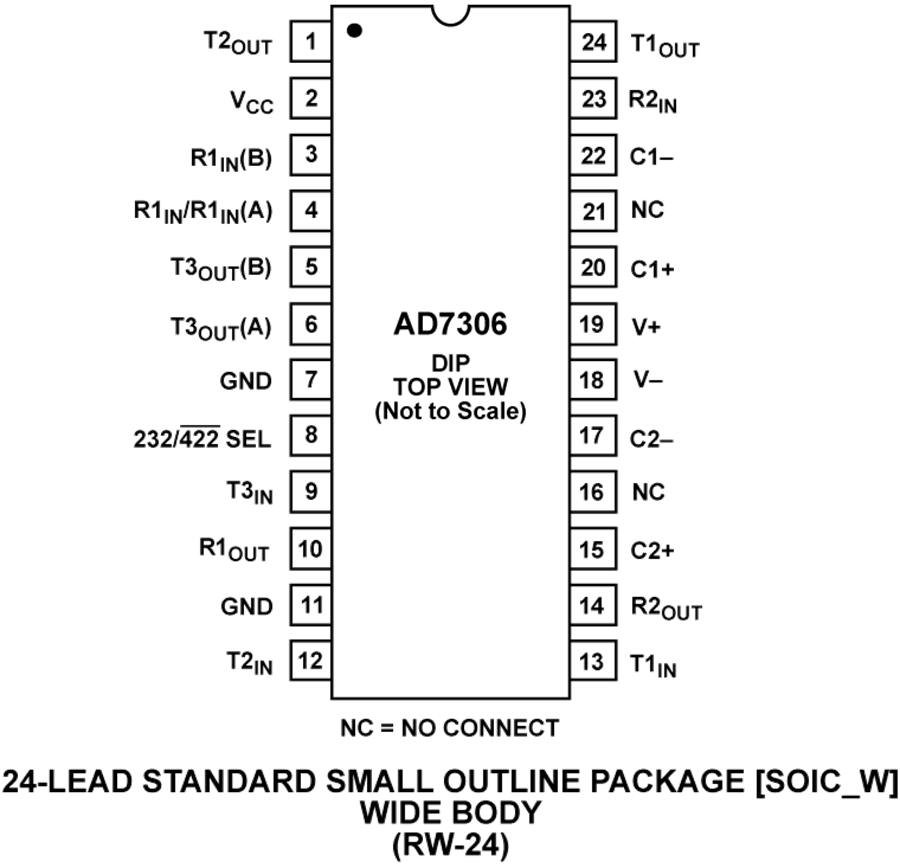

该器件采用24引脚SOIC封装。
