AD7292

集成ADC、DAC、温度传感器和GPIO的10位监控和控制系统

制造商:ADI/AD

产品信息

优势和特点

  10位SAR ADC-- 8个多路复用模拟输入通道-- 单端工作模式-- 差分工作模式-- 5 V模拟输入范围-- VREF、2VREF或4VREF输入范围

  4个单调性、10位、5 V DAC-- 2µs建立时间-- 上电复位至0 V -- 10 mA吸电流和源电流能力

  内部温度传感器-- 精度:±1°C

  12个通用数字I/O引脚

  1.25 V内部基准电压源

  内置监控功能-- 每通道最小值和最大值寄存器-- 可编程报警阈值-- 可编程迟滞

  欲了解更多特性,请参考数据手册

产品详情

AD7292是一款单芯片解决方案,集外部器件的通用模拟信号监控和控制所需的全部功能于一体。AD7292具有一个8通道10位SAR DAC、四个10位DAC、一个精度为±1°C的内部温度传感器,以及12个GPIO,可协助系统监控和控制。

其中,10位、高速、低功耗逐次逼近寄存器(SAR) ADC专为监控多种单端输入信号而设计。同时支持差分操作,可通过配置VIN0和VIN1作为差分对工作。

AD7292提供寄存器可编程ADC序列器,可选择用于转换的可编程通道序列。

四个10位数模转换器(DAC)提供0 V至5 V的输出;一个内部高精度1.25 V基准电压源为ADC和DAC提供独立缓冲的基准电压源。

它内置高精度带隙温度传感器,10位ADC对其进行监控和数字化,以提供0.03125°C的分辨率。AD7292还具有内置的限制和警报功能。

AD7292是一款高度集成的解决方案,采用36引脚LFCSP封装,工作温度范围为−40°C至+125°C。

应用•基站功率放大器(PA)的监控和控制•RF控制环路•光通信系统控制•通用系统监控和控制

电路图、引脚图和封装图

    AD7292电路图

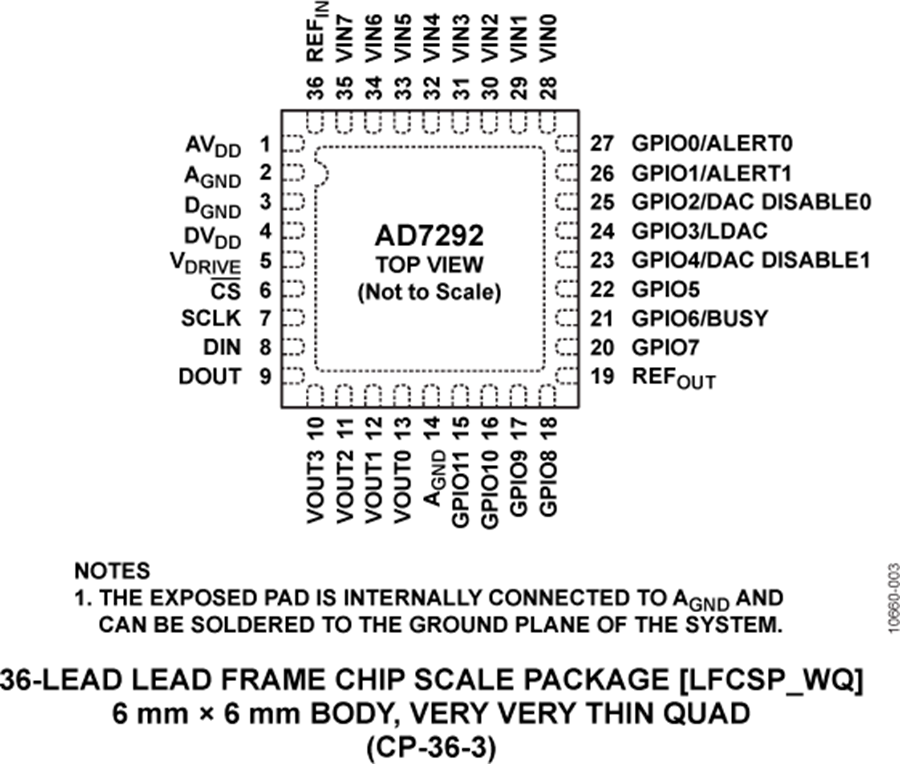

      AD7292引脚图
