优势和特点

  12位SAR型ADC8 路单端输入通道序列器功能模拟输入范围：0至2.5V

  12位温度数字转换器温度传感器精度：±2°C（典型值）

  温度范围：−40°C至+125°C

  额定电压(VDD)：2.8 V至3.6V

  逻辑电压(VDRIVE)：1.65V 至3.6V

  关断电流：<10 μA

  2.5V内部基准电压源

  I2C兼容型串行接口，支持标准和快速模式

  20引脚LFCSP封装

  SPI版本请参考AD7928

产品详情

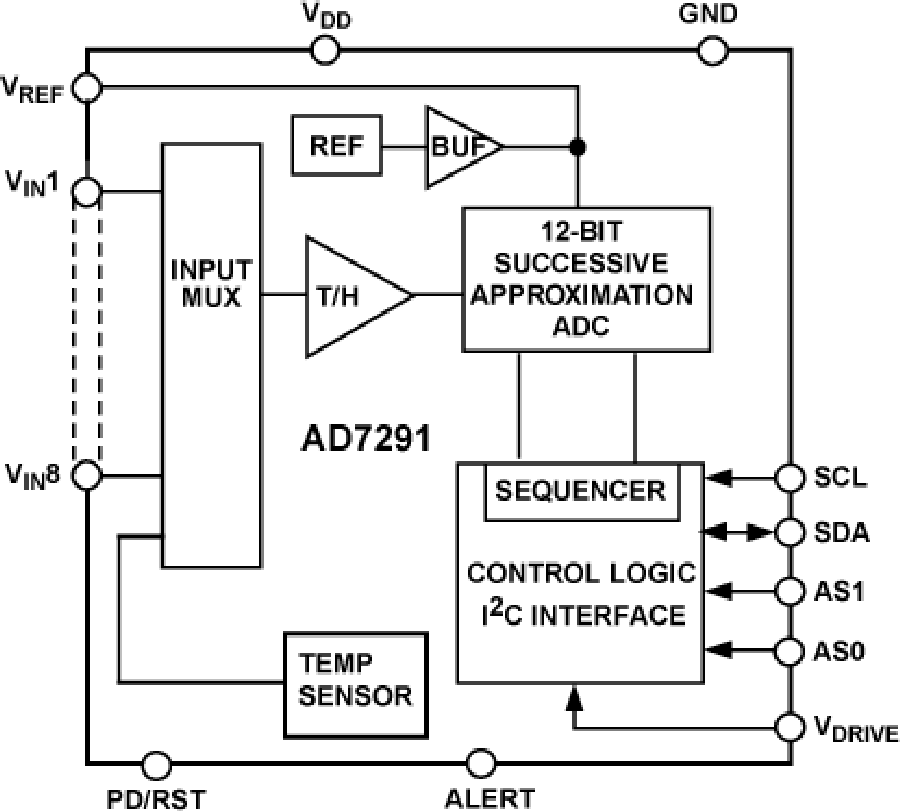

AD7291是一款12位、高速、低功耗、8通道、逐次逼近型ADC，内置温度传感器。它采用3.3V单电源供电，配有I2C®兼容接口。采样保持放大器可处理频率高达50 MHz的输入信号，多路复用器则可用于8通道采样。

每个AD7291均提供与I2C接口兼容的双线式串行接口。它提供一个可编程序列器，可以选择用于转换的预编程通道序列。该器件具有2.5 V的片内基准电压源，可以将其禁用以便使用外部基准电压源。

AD7291内置一个高精度带隙温度传感器，12位ADC对其进行监控和数字化，以提供0.25°C的分辨率。它采用先进的设计技术，可在高吞吐速率下实现极低的功耗。该器件还提供灵活的电源/吞吐速率管理选项，采用20引脚LFCSP封装。

产品聚焦

  非常适合监控电信、过程控制和工业控制等各种应用系统中的变量。

  I2C兼容型串行接口，支持标准和快速模式。

  8路带通道序列器的单端输入。

  可以选择通道顺序，ADC将按该顺序循环执行转换。

  集成0.25°C分辨率的温度传感器。
