优势和特点

  双核12位、3通道ADC

  呑吐量：1 MSPS

  额定电压（VDD）：2.7 V至5.25 V

  功耗7 mW（1 MSPS，3 V电源）17 mW（1 MSPS，5 V电源）

  引脚可配置模拟输入12通道单端输入6通道全差分输入6通道伪差分输入

  SINAD：70 dB（50 kHz输入频率）

  精密片内参考电压：2.5 V

  双路转换，读取速度：875 ns，16 MHz SCLK

  高速串行接口SPI®-/QSPI™-/MICROWIRE™-/DSP兼容

  工作温度：−40°C至+125°C

  关断模式：最大1 µA

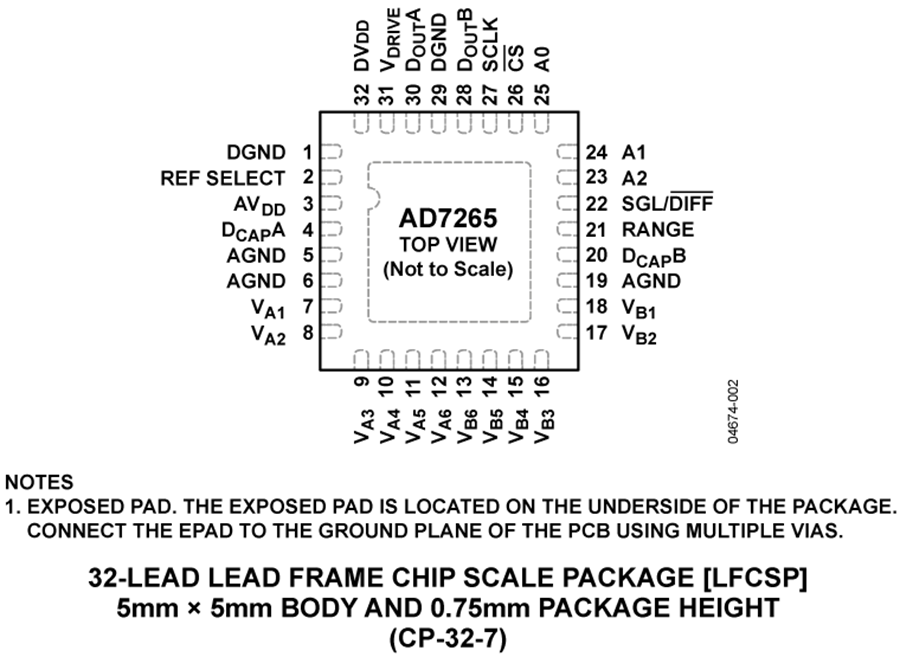

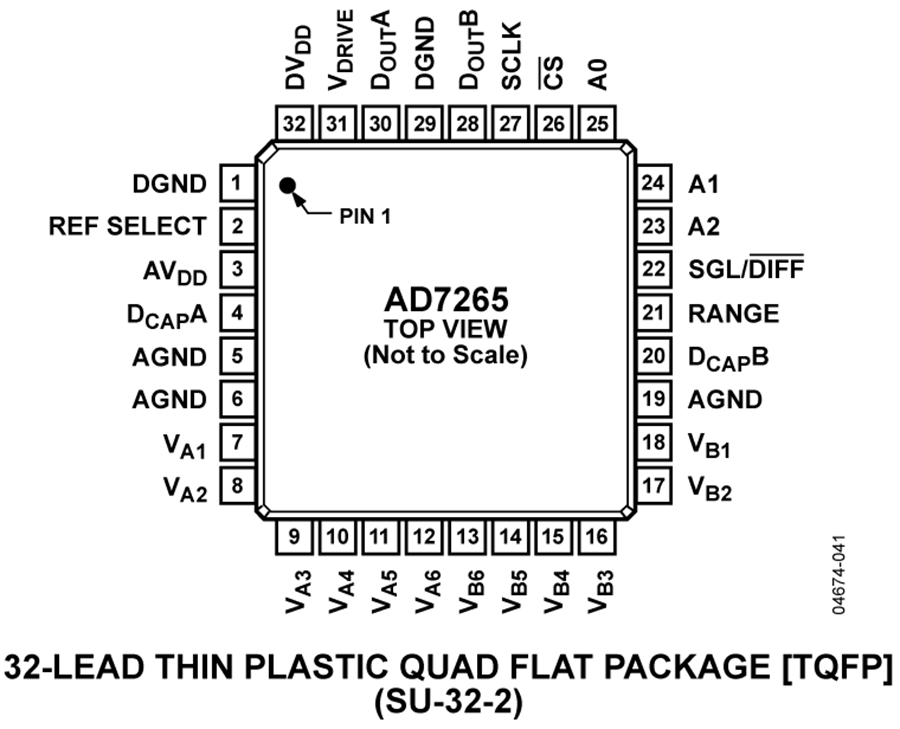

  32引脚LFCSP和32引脚TQFP封装

产品详情

AD7265是一款12位双核高速、低功耗的逐次逼近型模数转换器（ADC），工作电压为2.7 V至5.25 V单电源，最高呑吐量可达1 MSPS。这款器件内置两个ADC，两者之前均配有一个3通道多路复用器和一个能够处理30 MHz以上输入频率的低噪声、宽带宽采样保持放大器。

转换过程和数据采集过程均采用标准控制输入，可与微处理器或DSP轻松接口。输入信号在CS的下降沿进行采样，而转换同时在此处启动。转换时间取决于SCLK频率。AD7265采用先进的设计技术，可在高呑吐量的情况下实现极低的功耗。其工作电压为5 V，呑吐量达1 MSPS，而最大功耗仅为4 mA。采用正常运行模式时，该器件还具有灵活的功耗/呑吐量管理能力，这要归功于超低的静态电流消耗水平。

其模拟输入范围可在0 V至VREF（或2 × VREF）之间进行选择，可采用标准二进制或二进制补码输出编码。AD7265拥有2.5 V的片内参考电压，需用外部参考电压时，可超过此值，外部参考范围为100 mV至VDD。AD7265提供32引脚LFCSP和32引脚TQFP两种封装。

产品聚焦

  具备两个完整的ADC功能，可实现两个通道同时采样和转换。通过编程，每个ADC均可设置为三路全/伪差分对或六路单端输入。两个通道的转换结果可通过独立的数据线同时获得，如果只有一个串行端口可用，则转换结果可通过一条数据线先后获得。

  高呑吐量、低功耗。AD7265拥有1 MSPS的呑吐量，工作电压为3 V时，最大功耗仅有9 mW。

  AD7265同时提供标准0 V至VREF输入范围和2 × VREF输入范围。

  无流水线延迟。该器件采用两个标准逐次逼近型ADC，通过CS输入和一次性转换控制可实现对采样时间的精确控制。
