AD7193

内置PGA的4通道、4.8 kHz、超低噪声、24位Σ-Δ ADC

制造商:ADI/AD

产品信息

优势和特点

  快速建立滤波器选项

  4个差分/8个伪差分输入通道

  有效值噪声:11 nV(4.7 Hz,G = 128)

  15.5位无噪声分辨率(2.4 kHz,G = 128)

  无噪声分辨率高达22位(G = 1)

  失调漂移:±5 nV/℃

  增益漂移:±1 ppm/°C

  额定时间漂移特性

  自动通道序列器

  可编程增益(1至128)

  输出数据速率:4.7 Hz至4.8 kHz

  内部或外部时钟

  50 Hz/60 Hz同时抑制

  4路通用数字输出

  电源

  AVDD:3 V至5.25 V

  DVDD:2.7 V至5.25 V

  电流:4.65 mA

  温度范围:-40°C至+105°C

  28引脚TSSOP和32引脚LFCSP封装

  接口

  三线式串行接口

  SPI、QSPI™、MICROWIRE™和DSP兼容

  SCLK引脚内的施密特触发

产品详情

AD7193是一款适合高精密测量应用的低噪声完整模拟前端。它集成一个低噪声、24位Σ-Δ模数转换器(ADC)。片内低噪声增益级意味着ADC中可直接输入小信号。

这款器件可配置为四路差分输入或八路伪差分输入。片内通道序列器可以同时使能多个通道,AD7193按顺序在各使能通道上执行转换,简化了与器件的通信。片内4.92 MHz时钟可以用作ADC的时钟源;或者,也可以使用外部时钟或晶振。该器件的输出数据速率可在4.7 Hz至4.8 kHz的范围内变化。

这款器件具有非常灵活的数字滤波器,包括一个快速建立选项。输出数据速率和建立时间等变量取决于所选的选项。AD7193同时包括零延迟选项。

这款器件的工作电源电压为3 V至5.25 V,功耗为4.65 mA,采用28引脚TSSOP封装和32引脚LFCSP封装。

应用

  PLC/DCS模拟输入模块

  数据采集

  应变片传感器

  压力测量

  温度测量

  流量测量

  电子秤

  色谱仪

  医疗与科学仪器

电路图、引脚图和封装图

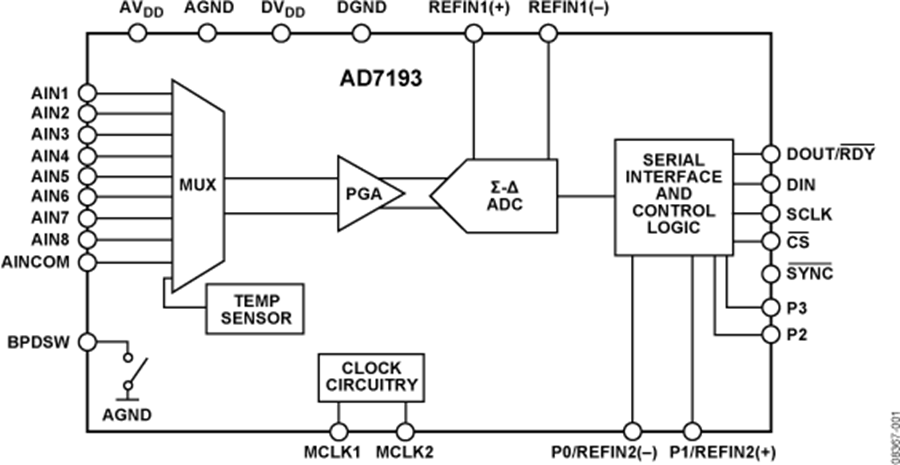

    AD7193电路图
