优势和特点

  与浮地式传感器接口

  共模（不可变）电容最大可达5 pF

  内部时钟振荡器

  分辨率：最低0.25 fF（即最高12 ENOB）

  单电源供电：2.7 V至3.6 V，功耗：100 μA

  双线式串行接口（I2C兼容）

  欲了解更多信息，请参考数据手册

  线性度：0.05%

产品详情

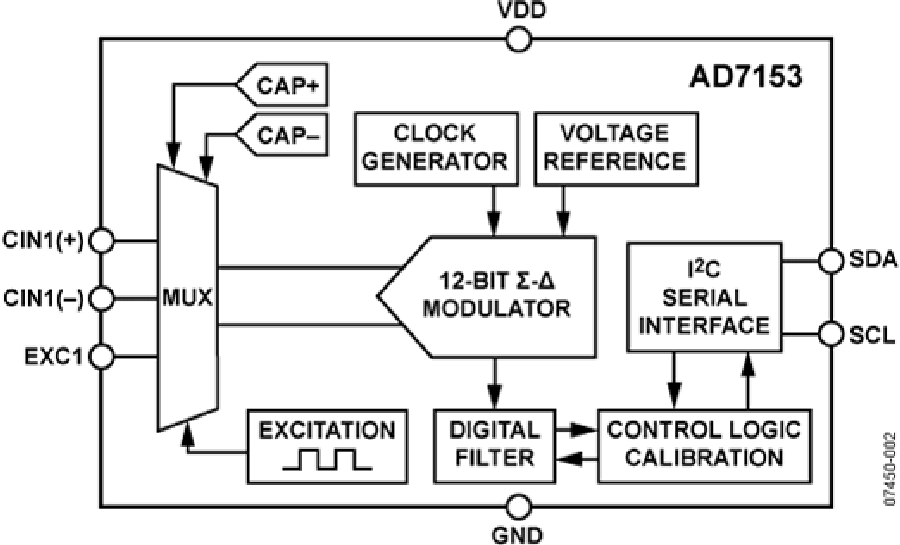

AD7152/AD7153均为12位Σ-Δ电容数字转换器(CDC)，要测量的电容可直接与器件输入相连。该器件结构具有高分辨率（12位无失码、最高12位有效分辨率）和高线性度(±0.05%)等固有特性。两款器件在每种工作模式下均有四种电容输入范围：在差分模式下为±0.25 pF至±2 pF，在单端模式下为0.5 pF至4 pF。

AD7152/AD7153可接受最大5 pF共模电容（不可变），后者可以通过一个可编程片内数字电容转换器(CAPDAC)来平衡。

AD7153拥有一个电容输入通道，AD7152则拥有两个通道。每个通道均可配置为单端输入或差分输入方式。两款器件均针对浮地式电容传感器而设计。

AD7152/AD7153均有一个双线式I2C兼容串行接口。二者均可采用2.7 V至3.6 V单电源供电，额定温度范围为−40°C至+85°C，采用10引脚MSOP封装。

应用

  汽车、工业和医疗系统：压力测量位置检测液位检测流量计湿度检测

数据手册，Rev. 0，5/08
