AD7091R-4

4通道、1 MSPS、超低功耗、12位ADC,采用20引脚TSSOP封装

制造商:ADI/AD

中文资料及数据手册

在线购买

产品信息

优势和特点

  超低系统功耗

  灵活的功耗/吞吐速率管理

  可编程ALERT中断引脚

  高性能

  1 MSPS吞吐速率,无延迟/流水线延迟

  SNR: 70 dB(典型值,10 kHz输入频率)

  总谐波失真(THD): -80 dB(典型值,10 kHz输入频率)

  积分非线性(INL): ±0.7 LSB(典型值),±1.0 LSB(最大值)

  系统尺寸较小

  2.5 V片内精密基准电压源(5 ppm/℃典型漂移)

  MUXOUT/ADCIN支持单级缓冲放大器

  菊花链模式

  16引脚、20引脚和

  24引脚4 mm × 4 mm LFCSP封装

  16引脚、20引脚和

  24引脚TSSOP封装

  欲了解更多特性,请参考数据手册

产品详情

AD7091R-2/AD7091R-4/AD7091R-8系列是多通道、12位、超低功耗、逐次逼近型模数转换器(ADC),提供2/4/8模拟输入通道选项。AD7091R-2/AD7091R-4/AD7091R-8采用2.7 V至5.25 V单电源供电,采样速率高达1 MSPS。AD7091R-2/ AD7091R-4/AD7091R-8内置一个宽带宽采样保持放大器,可处理超过1.5 MHz以内的输入频率。AD7091R-2/AD7091R-4/AD7091R-8还配有片内转换时钟、片内精密2.5 V基准电压源和高速串行接口。

AD7091R-2/AD7091R-4/AD7091R-8系列具有多达8个带通道序列器的单端模拟输入,可以通过预先编程选择通道转换顺序。

AD7091R-2/AD7091R-4/AD7091R-8集成串行端口接口(SPI),可在完成转换后读取数据,同时具有1 MSPS吞吐速率。 转换过程和数据采集利用CONVST引脚控制。

AD7091R-2/AD7091R-4/AD7091R-8系列采用先进的设计技术,可在高吞吐速率的情况下实现极低的功耗。还提供灵活的功耗管理选项。片内配置寄存器可让用户设置不同的工作条件。它们包括电源管理、报警功能、忙碌指示、通道时序和通用输出引脚。MUXOUT和ADCIN引脚允许在ADC获取多路复用器的输出信号之前对其进行调理。

应用

  电池供电系统

  个人数字助理

  医疗仪器

  移动通信

  仪表和控制系统

  数据采集系统

  光敏元件

  诊断/监控功能

电路图、引脚图和封装图

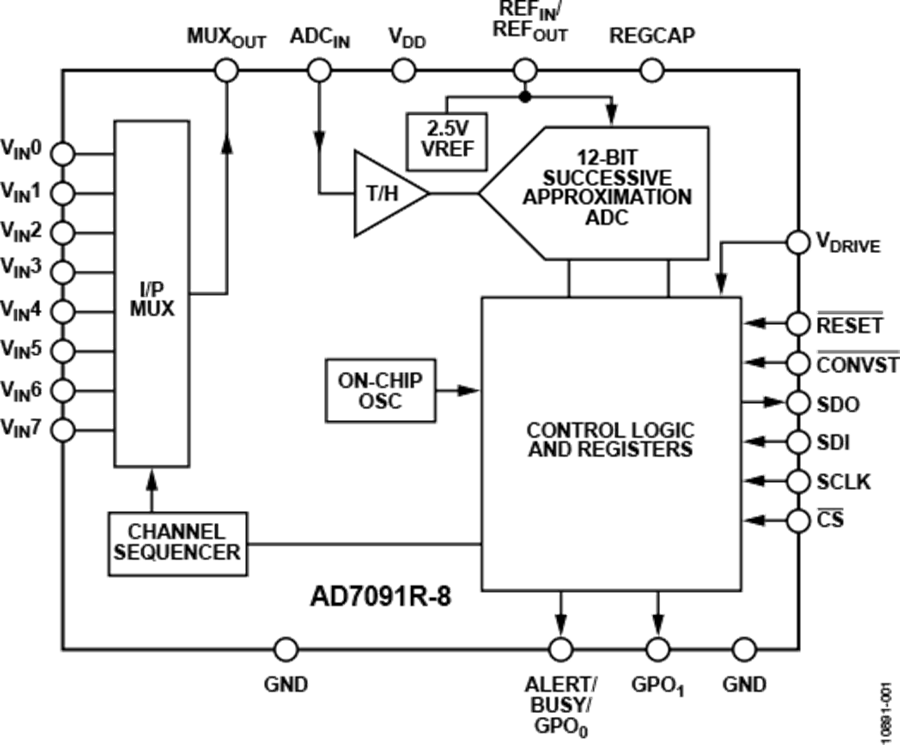

    AD7091R-4电路图

      AD7091R-4引脚图
