优势和特点

  V/F 转换工作频率高达1 MHz

  可靠的单芯片结构

  极低非线性度- 0.002% （典型值，10 kHz时）- 0.005% （典型值，100 kHz时）- 0.07% （典型值，1 MHz时）

  输入失调电压可调整至零

  CMOS 或TTL兼容

  单极性、双极性或差分V/F

  V/F 或F/V转换

  提供表贴封装

  提供符合MIL-STD-883标准的版本

产品详情

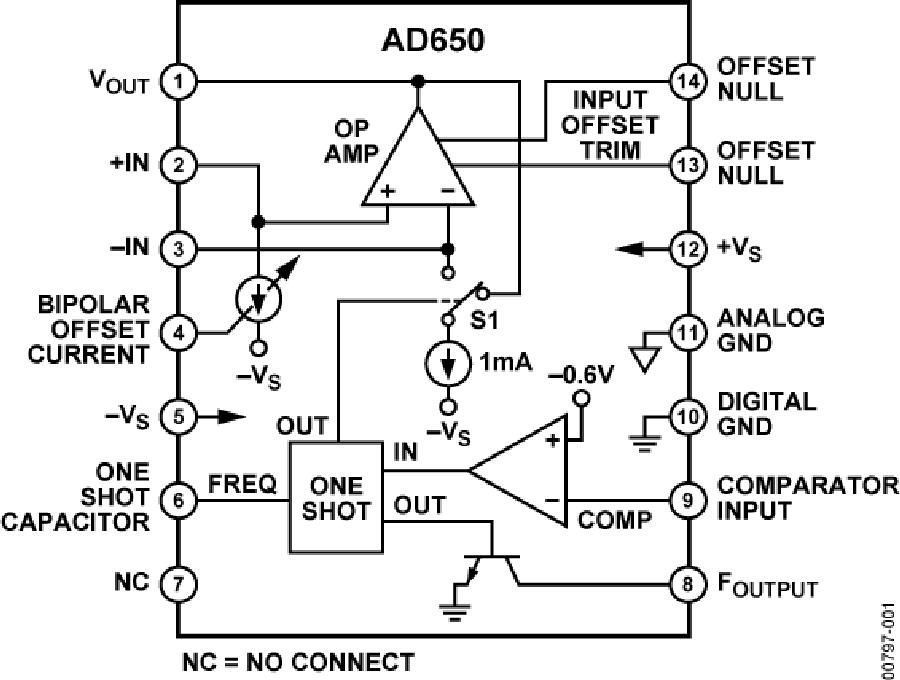

AD650 V/F/V（电压频率或频率电压转换器）以单芯片形式提供前所未有的高工作频率与低非线性特性。V/F传递函数固有的单调性使得AD650可以用作高分辨率模数转换器。灵活的输入配置支持使用各种各样的输入电压和电流格式，而具有独立数字接地的开集输出可以轻松连接至标准逻辑系列或光耦合器。

在10 kHz满量程时，AD650的线性误差典型值为20 ppm（满量程的0.002%），最大值为50 ppm (0.005%)。这大约相当于模数转换器电路的14位线性度。对于更高分辨率的转换，可以使用更高的满量程频率或更长的计数间隔。AD650具有60倍的有用动态范围，可以进行极高分辨率测量。即使在1 MHz满量程时，AD650KN、KP、BD和SD级产品也可以保证小于1000 ppm (0.1%)的线性度。

除模数转换外，AD650还可以用于隔离模拟信号传输应用、锁相环电路和精密步进电机速度控制器。在F/V模式下，AD650可以用于精密转速计和FM解调器电路。

用户可以利用2个外部电容和1个电阻来设置输入信号范围和满量程输出频率。输入失调电压可以利用外部电位计调整到零。

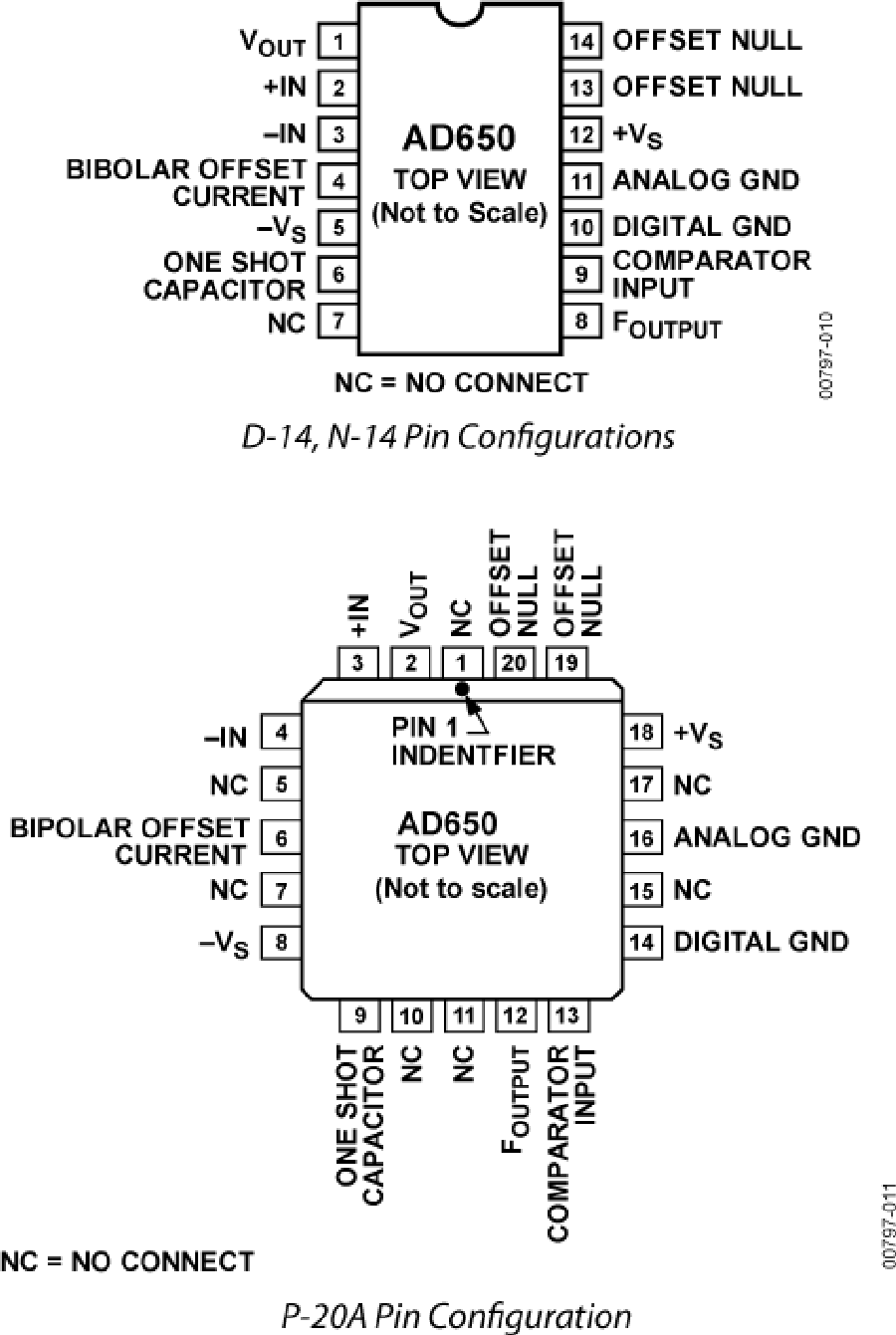

AD650JN和AD650KN采用14引脚塑封DIP封装。AD650JP和AD650KP采用20引脚塑料引脚片式载体(PLCC)封装。AD650两种塑封版本的额定温度范围均为0°C至+70°C的商用温度范围。AD650AD和AD650BD采用陶瓷封装，以适合工业温度范围（-25°C至+85°C）的应用。AD650SD的额定温度范围为-55°C至+125°C整个扩展温度范围。
