该AD623是一款集成单电源仪表放大器，可提供采用3 V至12 V轨至轨输出摆幅供应量。该AD623允许提供卓越的用户灵活性单一增益设置电阻器编程，并符合8引脚工业标准引脚配置。没有外部电阻器时， AD623配置为单位增益（G = 1 ） ，并用外部电阻，所述AD623可以被编程为获得高达1000 。

该AD623通过提供卓越的持有误差降到最低AC共模抑制比的增加而增加收益。线路噪声，如和线路谐波，被拒绝，因为CMRR保持常数高达200赫兹。该AD623具有宽输入共模式范围，可以放大具有一个共模信号电压低于地面150毫伏。虽然AD623的设计进行了优化，在单电源供电依然工作，则AD623提供从双操作时，性能优越电源电压（ ± 2.5 V至± 6.0 V） 。

功耗（ 1.5 mW的3 V ） ，宽电源电压范围和轨到轨输出摆幅使AD623理想对于电池供电的应用。轨到轨输出级低电源供电时，最大限度地提高了动态范围电压。该AD623取代分立式仪表放大器设计并提供卓越的线性度，温度稳定性和可靠性在最小的空间。

特点：

EASY TO USE

比离散设计更高的性能

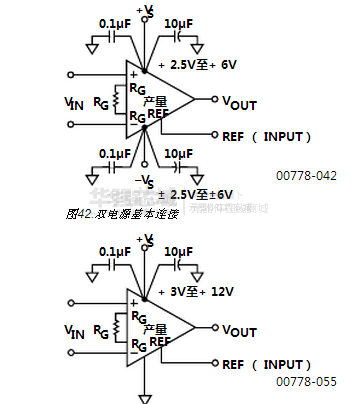

单电源和双电源供电

轨到轨输出摆幅

输入电压范围低于150毫伏

地（单电源）

低功耗， 550 μA最大电源电流

增益设置一个外部电阻

增益范围： 1 （无电阻） 1000

高精度直流性能

0.10 ％的增益精度（G = 1 ）

0.35％的增益精度（G > 1 ）

10ppm的最大增益漂移（G = 1 ）

200 μV最大输入失调电压（ AD623A ）

2 μV / ° C（最大值）输入失调漂移（ AD623A ）

100 μV最大输入失调电压（ AD623B ）

1 μV / ° C（最大值）输入失调漂移（ AD623B ）

25 nA的最大输入偏置电流

噪声： 35纳伏/ √Hz的噪声RTI @ 1千赫（G = 1 ）

卓越的AC规格

90分贝最低CMRR （G = 10 ） ; 70分贝最低CMRR （G = 1 ）

在60赫兹， 1 kΩ的源不平衡

800 kHz带宽（G = 1 ）

20 μs的建立时间为0.01 ％ （G = 10 ）
