AD605

双通道、低噪声、单电源可变增益放大器

制造商:ADI/AD

中文资料及数据手册

在线购买

产品信息

优势和特点

  两个独立的线性dB通道

  最大增益时的输入噪声:1.8 nV/√Hz,2.7 pA/√Hz

  -3 dB带宽:40 MHz

  差分输入

  可编程绝对增益范围:–14 dB至 +34 dB(FBK与OUT短路)

  可变增益调整比例:20 dB/V至40 dB/V

  增益不随温度和电源变化而变化

  单端单极性增益控制

  输出共模独立设置

  在增益控制下限时电源关断

  5 V单电源

  低功耗:每通道90 mW

产品详情

AD605是一款低噪声、高精度、双通道、线性dB可变增益放大器(VGA),并针对所有要求高性能、宽带宽可变增益控制的应用进行了优化。它采用5 V单电源供电,提供差分输入和单极性增益控制,使用方便。用户可决定增益范围,并通过外部基准输入提供用户决定的增益调整比例(dB/V),从而可实现更大的灵活性。

借助差分输入、单电源指数放大器(DSX-AMP)架构,AD605可实现高性能线性dB响应。每个DSX-AMP均内置0 dB至-48.4 dB可变衰减器,后接高速固定增益放大器。衰减器基于7级R-1.5R梯形网络。触点之间的衰减为6.908 dB,整个梯形网络的衰减为48.360 dB。当VOCM偏置VP/2时,DSX-AMP架构提供1.8 nV/√Hz输入噪声谱密度,并接受±2.0 V输入信号。

AD605的每个独立通道均提供48 dB增益范围,并可针对应用优化增益范围。−14 dB至+34 dB与0 dB至+48 dB之间的增益范围可以通过引脚FBK与引脚OUT之间的单个电阻进行选择。将引脚FBK与引脚OUT短路或者使引脚FBK保持断开,可分别实现低段和高段增益范围。将AD605的两个通道级联起来,便可在单芯片封装中提供精度极高的96 dB增益范围。

增益控制接口提供约2 MΩ输入电阻和20 dB/V至30 dB/V的比例因子,相应的VREF输入电压为2.5 V至1.67 V。注意,比例因子最高可达40 dB/V,但比例因子超过30 dB/V时精度会降低。比例因子为20 dB/V时,增益线性dB调整的控制电压(VGN)范围为0.4 V至2.4 V;比例因子为40 dB/V时,VGN范围为0.20 V至1.20 V。VGN小于50 mV时,放大器进入省电模式,功耗为1.9 mA。正常工作时,每个放大器通道的静态电源电流仅为18 mA。

AD605采用16引脚PDIP和16引脚SOIC_N封装,保证工作温度范围为−40°C至+85°C。

应用

  超声和声纳时间增益控制

  高性能AGC系统

  信号测量

数据手册,Rev. E,5/07

电路图、引脚图和封装图

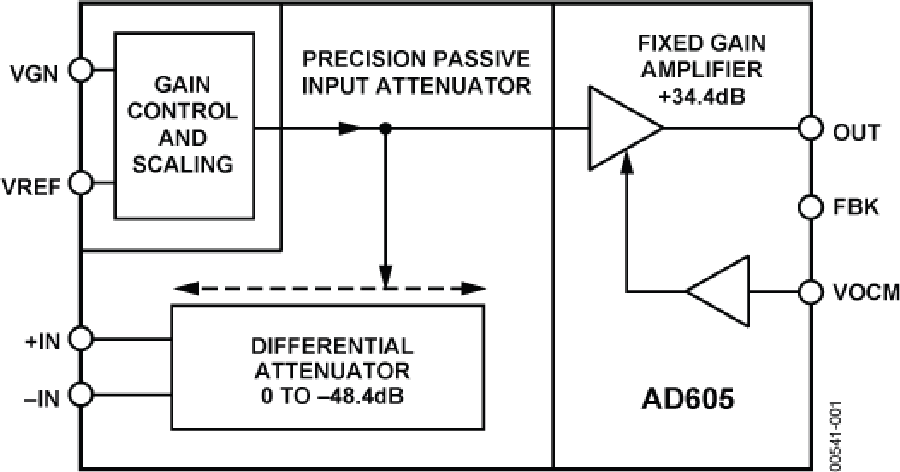

    AD605电路图

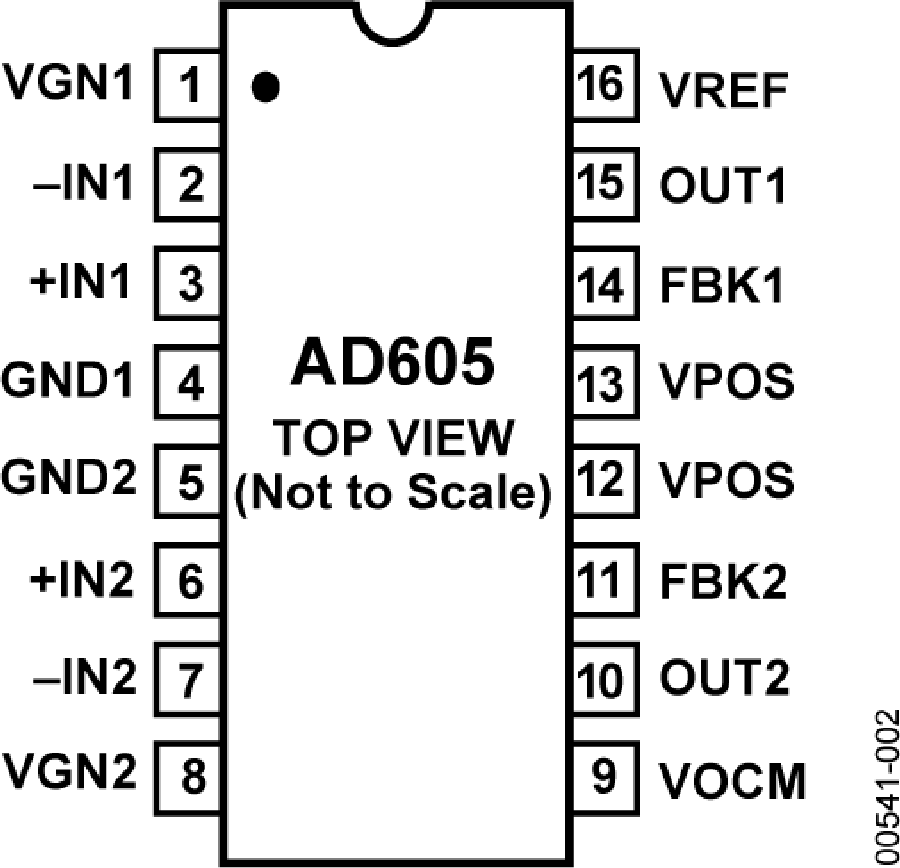

      AD605引脚图
