优势和特点

  配合J型(AD596)或K型(AD597)热电偶工作

  内置冰点补偿

  温度比例工作模式：–10 mV/°C

  低成本

  温度设定点工作模式：开/关

  可编程开关迟滞

  高阻抗差分输入

产品详情

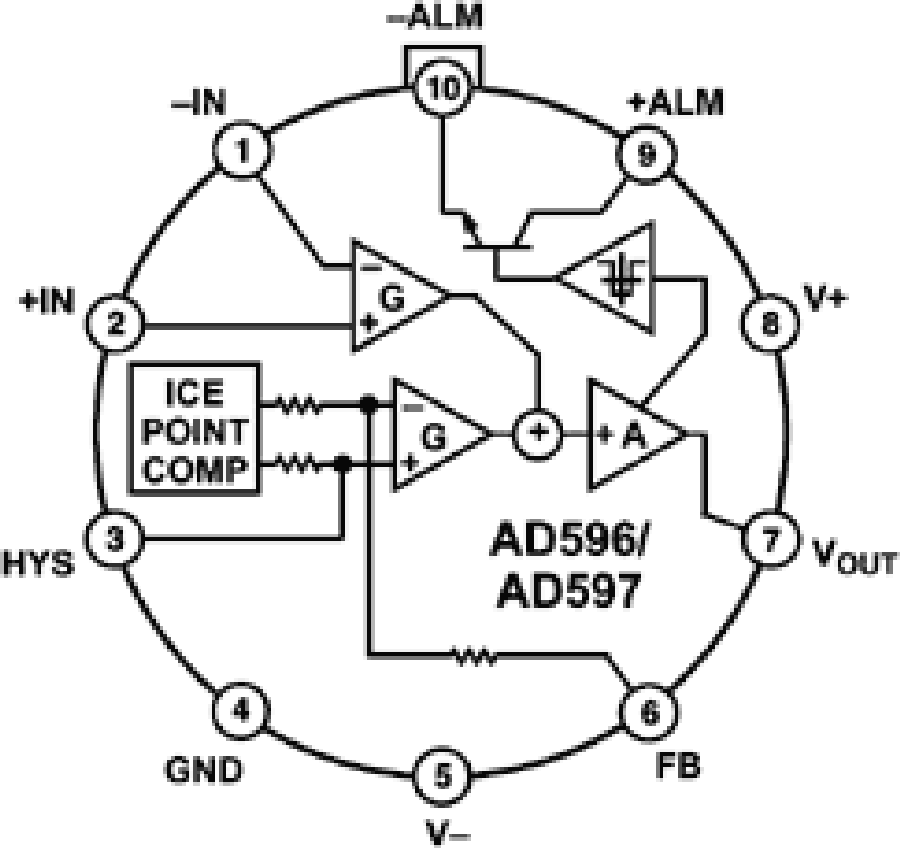

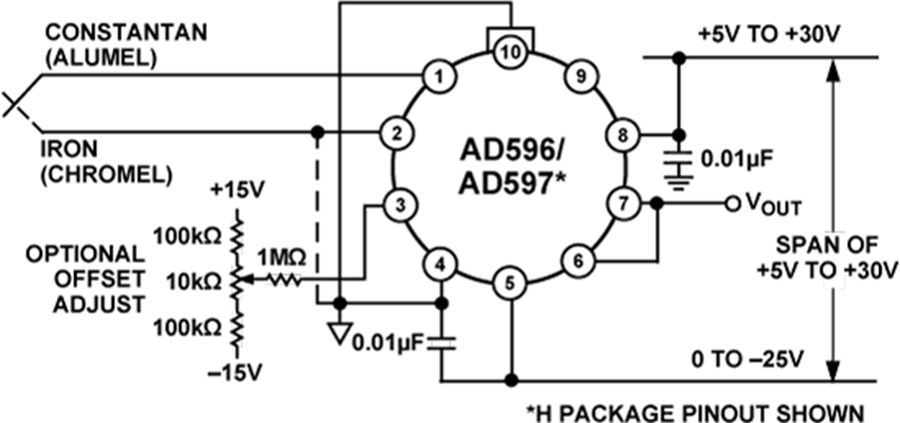

AD596/AD597是单芯片温度设定点控制器，专门针对高温环境（如烤箱控制应用）进行了优化。该器件可对J或K型热电偶输入进行冷结补偿和放大，从而获得与温度成比例的内部信号。内部信号随后与外部施加的设定点电压相比较，产生低阻抗开关输出电压。死区或开关迟滞可利用单个外部电阻进行编程。或者，可以将AD596/AD597配置成直接利用J型或K型热电偶信号来提供电压输出(10 mV/°C)。它也可以用作独立的电压输出温度传感器。

AD596/AD597可采用+5 V至+30 V的单电源或总范围宽达36 V的双电源供电。典型静态电源电流为160 µA，自热误差极小。

AD596/AD597 H封装选项包括热电偶故障报警功能；在温度比例测量模式下工作时，它可指示热电偶引线是否断开。报警输出具有灵活的格式，可用于驱动继电器、LED或TTL逻辑。

器件封装采用质量可靠、经济有效的10引脚金属帽壳、8引脚塑封小型DIP或SOIC封装，经过调整可工作在+25°C至+100°C的环境温度范围。它还可以工作在更宽的环境温度范围，不过精度略有下降。AD596能够放大J型热电偶建议温度范围（-200°C至+760°C）内的热电偶信号，AD597则能处理-200°C至+1250°C的K型热电偶输入。

AD596/AD597在60°C环境温度下的校准精度为±4°C，在+25°C至+100°C范围内的环境温度稳定性规格为0.05°C/°C。如果需要更高精度，或者要在更低环境温度下使用，请考虑AD594（J型热电偶）或AD595（K型热电偶）。
