AD5767

16通道、12位电压输出denseDAC

制造商:ADI/AD

产品信息

优势和特点

  完整的16通道、12位数模转换器

  4 mm × 4 mm WLCSP封装

  1.8 V逻辑兼容性

  温度范围:-40°C至+105°C

  通道监控多路复用器

  集成基准电压缓冲器

  具有±20 mA输出电流能力的集成DAC输出缓冲器

产品详情

AD5767是一款16通道、12位、电压输出denseDAC®数模转换器(DAC)。

该DAC从外部2.5 V基准电压源生成输出电压范围。根据所选电压范围,可以调整输出范围的中点,使最小输出电压低至−20 V或最大输出电压高达+14 V。16个通道均可以通过集成输出多路复用器进行监控。

AD5767集成了输出缓冲器,可提供高达20 mA的吸电流或源电流。通过专用扰动引脚以及这些缓冲器可将低频信号叠加在每个DAC输出上。这些专用扰动引脚通过减少类似的外部方案所需的外部元件数量来简化系统设计,如运算放大器或电阻。减少外部元件使AD5767适合磷化铟Mach Zehnder调制器(InP MZM)偏置应用。

该器件内置一个上电复位(POR)电路,确保DAC输出上电后箝位至GND并保持该电平,直到配置DAC的输出范围为止。通过寄存器配置可以同时更新所有DAC的输出,用户也可以选择要同时更新的DAC通道。

AD5767采用多功能四线式串行接口,在写入模式下能够以最高50 MHz的时钟速率工作,并与串行外设接口(SPI)、QSPI™、MICROWIRE™和DSP接口标准兼容。AD5767还包含一个用于1.8 V/3 V/5 V逻辑电平的VLOGIC引脚。

AD5767采用4 mm × 4 mm WLCSP封装,工作温度范围为−40°C至+105°C。

应用

  Mach Zehnder调制器偏置控制

  光学模块

  偏置控制

  模拟输出模块

电路图、引脚图和封装图

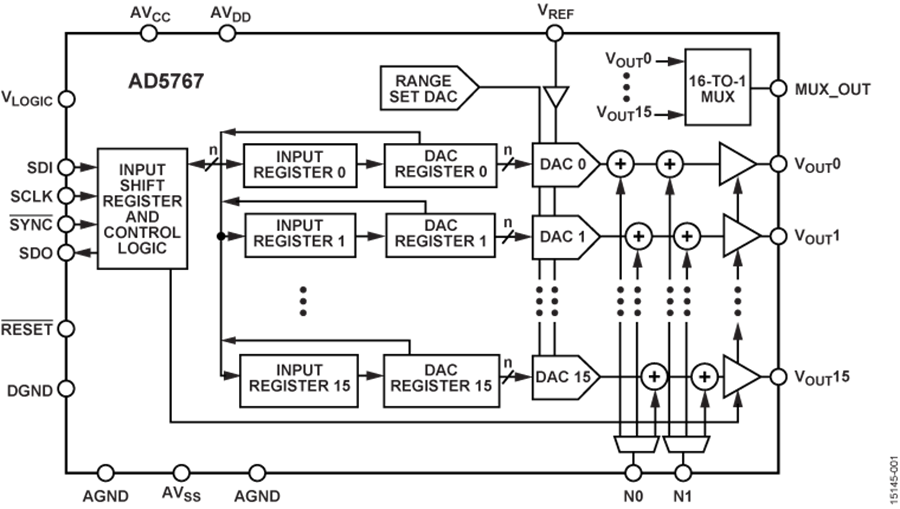

    AD5767电路图

      AD5767引脚图
