优势和特点

  8个软件可编程输出范围： 0 V至5 V、0 V至10 V、0 V至16 V、0 V至20 V、±3 V、±5 V、±10 V、−2.5 V至+7.5 V；5%超范围

  总不可调整误差(TUE)： 0.1% FSR（最大值）

  16位精度： ±2 LSB（最大值）

  保证单调性： ±1 LSB（最大值）

  单通道、16/12位DAC

  建立时间： 7.5 µs（典型值）

  集成基准电压缓冲器

  低噪声： 35 nV/√Hz

  低毛刺： 1 nV-sec

  欲了解更多特性，请参考数据手册

产品详情

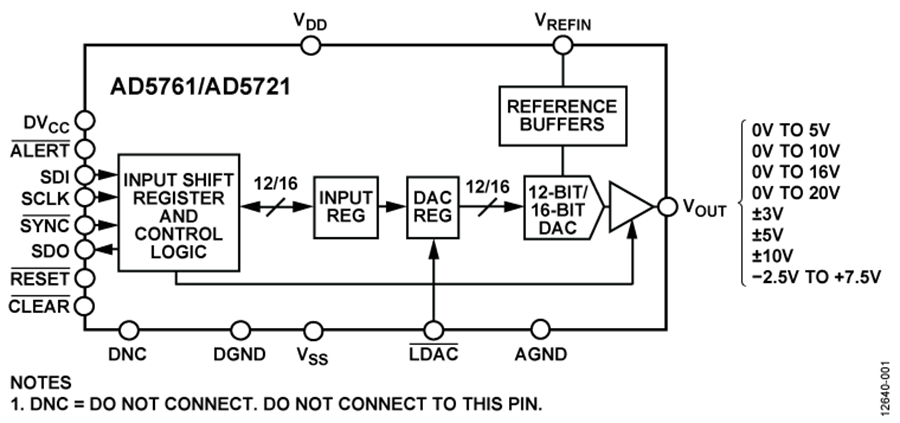

AD5761/AD5721 分别是单通道、16/12位串行输入、电压输出数模转换器(DAC)， 采用单电源（4.75 V至30 V）或双电源（−16.5 V至0 V VSS和4.75 V至16.5 V VDD）供电， 集成输出放大器和基准电压源缓冲器，构成使用极为方便的通用解决方案。 这些器件可保证单调性，选定范围内的积分非线性(INL)为±2 LSB（最大值），噪声为35 nV/√Hz，建立时间为7.5 μs。 AD5761/AD5721 采用串行接口，能够以最高50 MHz的时钟速率工作，并且与DSP和微控制器接口标准兼容。 利用双缓冲，DAC输出可实现异步更新。 输入编码为用户可选的二进制补码或偏移二进制。 异步复位功能可将所有寄存器复位至默认状态。 用户可通过控制寄存器中的RA[2:0]位选择输出范围。这些器件采用16引脚TSSOP封装，保证具有−40°C至+125°C的工业温度范围。

应用

  工业自动化

  仪器仪表、数据采集

  开环/闭环伺服控制、过程控制

  可编程逻辑控制器
