AD5752R

完整的双通道、16位、串行输入、单极性/双极性、电压输出DAC

制造商:ADI/AD

中文资料及数据手册

在线购买

产品信息

优势和特点

  完整的双通道、12/14/16位数模转换器(DAC)

  采用单电源或双电源供电

  软件可编程输出范围:+5 V, +10 V, +10.8 V, ±5 V, ±10 V, ±10.8 V

  积分非线性(INL)误差:±16 LSB(最大值);微分非线性(DNL)误差:±1 LSB(最大值)

  总非调整误差(TUE):0.1% FSR(最大值)

  建立时间:10 μs(典型值)

  集成基准电压源:5 ppm/°C(最大值)

  集成基准电压缓冲

  上电/掉电期间输出受控

  通过LDAC同时更新

  异步CLR 清零至零电平或中间电平

  欲了解更多特性,请参考数据手册

产品详情

AD5722R/AD5732R/AD5752R分别是双通道、12/14/16位、串行输入、电压输出数模转换器(DAC),采用+4.5 V至+16.5 V单电源或±4.5 V至±16.5 V双电源供电。标称满量程输出范围可通过软件选择,选项有+5 V、+10 V、+10.8 V、±5 V、±10 V和±10.8 V。同时还内置输出放大器、基准电压缓冲器以及专有上电/省电控制电路。

这些器件可保证单调性,最大积分非线性(INL)误差为±16 LSB,噪声很低,最大建立时间为10 μs,并且内置+2.5 V片内基准电压源。

AD5722R/AD5732R/AD5752R采用串行接口,能够以最高30 MHz的时钟速率工作,并且与DSP和微控制器接口标准兼容。利用双缓冲,所有DAC可实现同时更新。对于双极性输出,输入编码方式为用户可选的二进制补码或偏移二进制(取决于BIN/2sComp引脚的状态);对于单极性输出,输入编码方式为标准二进制。利用异步清零功能,可将所有DAC寄存器清零至用户可选的零电平或中量程输出。这些器件均采用24引脚TSSOP封装,额定温度范围为−40°C至+85°C工业温度范围。

应用

  工业自动化

  闭环伺服控制、过程控制

  汽车测试与测量

  可编程逻辑控制器

数据手册, Rev. 0, 1/09

电路图、引脚图和封装图

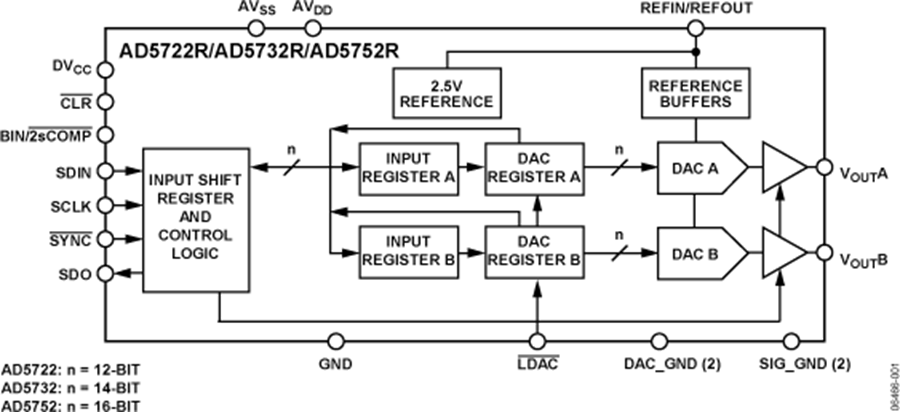

    AD5752R电路图

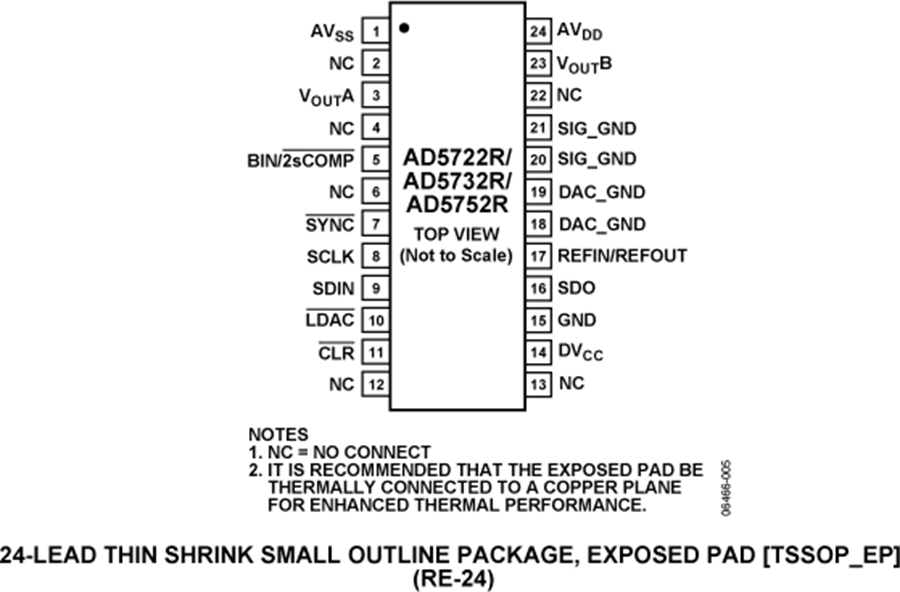

      AD5752R引脚图
