优势和特点

  配备基准电压源和时钟的完整12位模数转换器

  8位和16位微处理器总线接口

  在整个温度范围内保证线性度0°C 至 +70°C – AD574AJ, K, L–55°C至 +125°C – AD574AS, T, U

  在整个温度范围内无失码

  最大转换时间：35 µs

  嵌入式齐纳基准电压源确保长期稳定性和低增益温度系数，AD574AL：10 ppm/°C（最大值），AD574AU：12.5 ppm/°C（最大值）

  陶瓷DIP、塑料DIP或PLCC封装

  提供更高速度的引脚排列兼容型版本（15 µs AD674B、80 µs AD774B；10 µs（采用SHA）AD1674）

  提供符合MIL-STD-883和JAN QPL的版本

产品详情

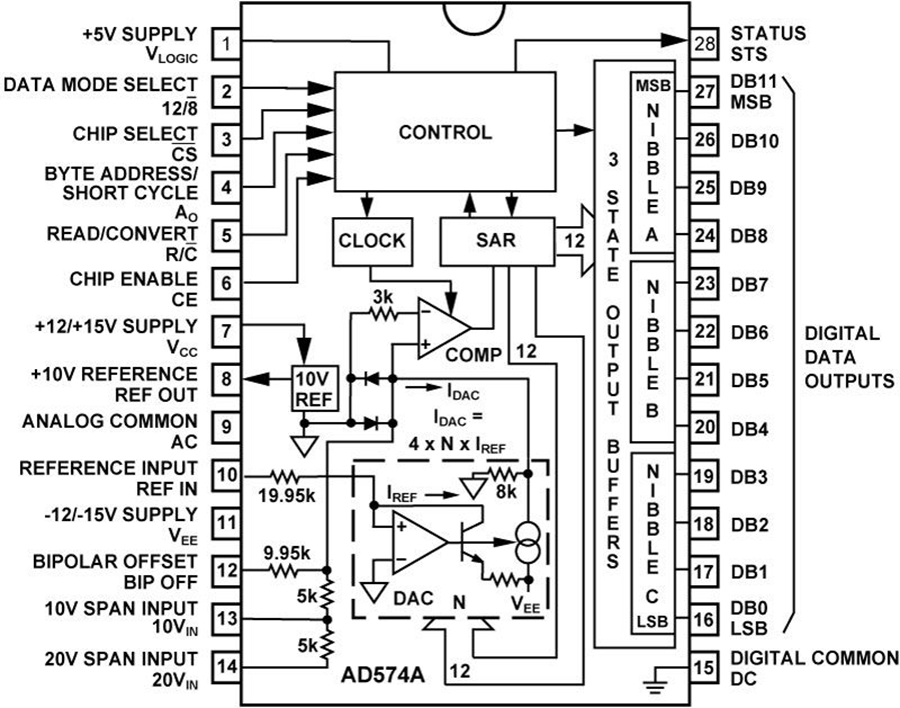

AD574A是一款完整12位逐次逼近型模数转换器，采用三态输出缓冲电路，可直接与8位或16位微处理器总线接口。片内包括高精度基准电压源和时钟，无需外部电路或时钟信号也能保证实现全部额定性能。

AD574A设计借助ADI公司的双极性/I2L 工艺来实现，并将所有模拟和数字功能集成在一个芯片上。通过在晶圆阶段对薄膜电阻执行有源激光调整，使偏置、线性度和尺度误差降至最低。基准电压利用植入嵌入式齐纳二极管实现低噪声和低漂移。在数字端，逐次逼近型寄存器、控制电路和三态输出缓冲器均使用 I2L 逻辑。

AD574A分为六个不同等级。AD574AJ、K和L级的额定工作温度范围为0°C至+70°C。AD574AS、T和U的额定温度范围为-55°C至+125°C。所有等级产品均提供28引脚密封陶瓷DIP封装。另外，J、K和L级提供28引脚塑料DIP和PLCC封装，J和K级提供陶瓷LCC封装。

采用陶瓷DIP或LCC封装的S、T和U级通过可选处理配置可用于MIL-STD-883C Class B应用；T和U级提供JAN QPL版本。有关AD574A的/883B测试详情，请查询ADI军用产品数据手册。
