优势和特点

  电流输出范围：4 mA至21 mA、0 mA至21 mA总非调整误差(TUE)：±0.15% FSR输出漂移：±5 ppm/°C FSR（典型值）

  电压输出范围：0 V至5 V、0 V至10.5 V、±10.5 V总非调整误差(TUE)：±0.05% FSR输出漂移：±3 ppm/°C FSR

  灵活的串行数字接口

  片内输出故障检测

  PEC 差错校验

  异步CLEAR（清零）功能

  灵活的上电状态（0 V或三态）

  电源电压范围AVDD: +12 V (± 10%) 至 +24 V (± 10%)AVSS: −12 V (± 10%) 至 −24 V (± 10%)

  输出环路顺从电压： AVDD − 2.75 V

  温度范围：−40°C至+105°C

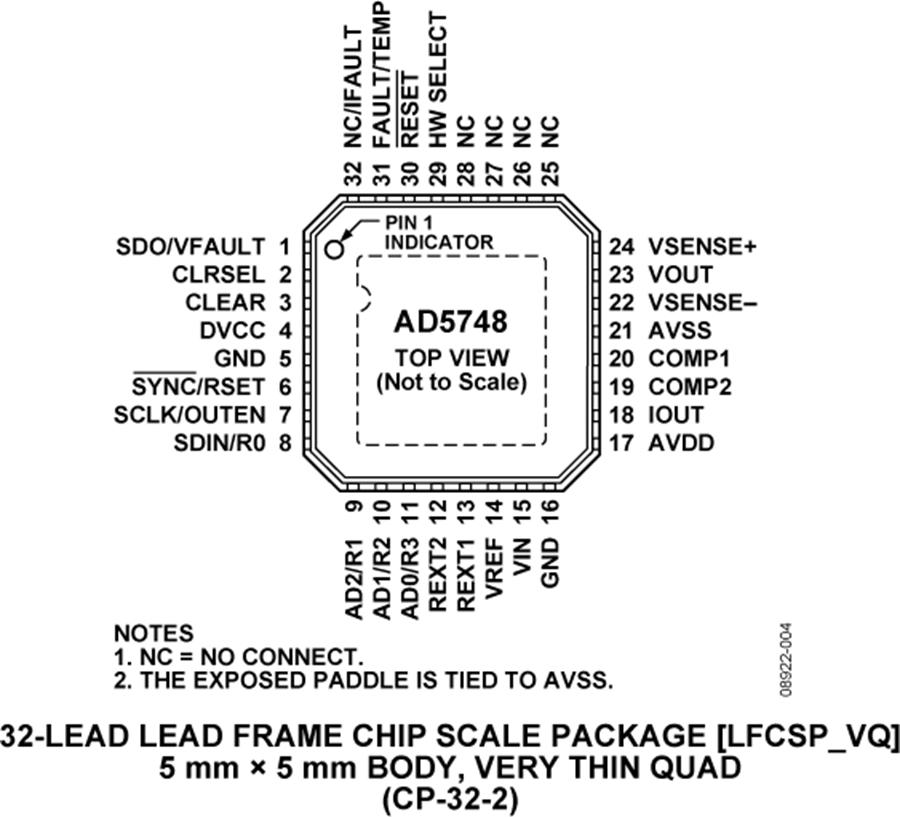

  32引脚5 mm × 5 mm LFCSP封装

产品详情

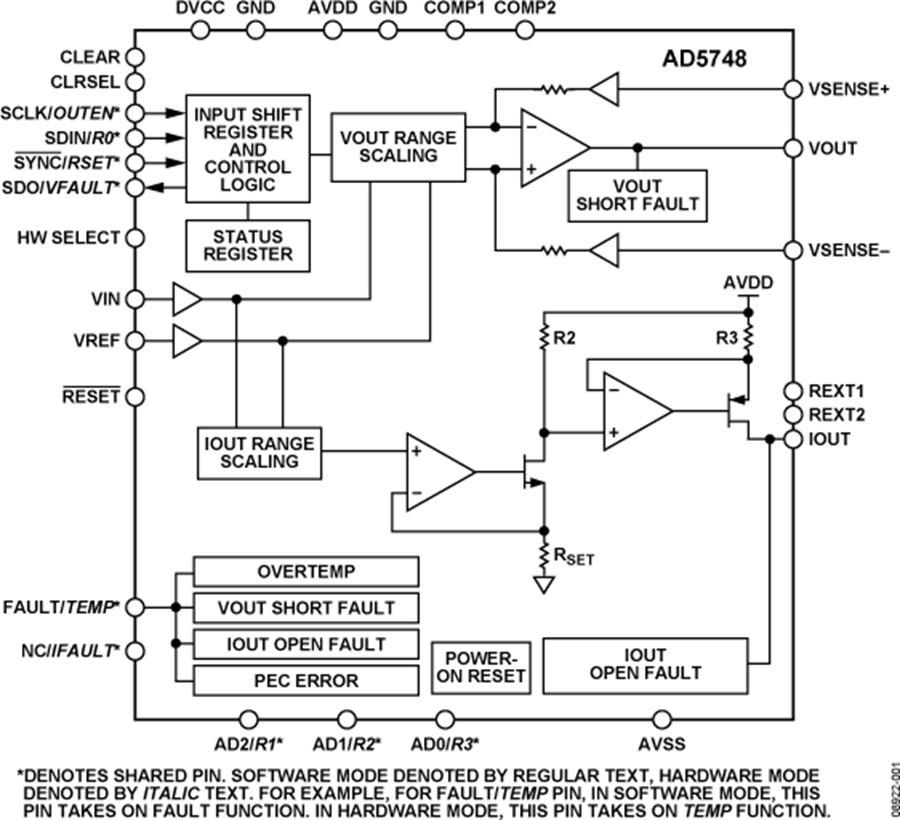

AD5748是一款单通道、低成本、高精度、电压/电流输出驱动器，输出范围可通过硬件或软件编程。软件输出范围可通过SPI/MICROWIRE™兼容串行接口进行设置。AD5748针对PLC和工业过程控制应用而设计。AD5748的模拟输入由低电压、单电源数模转换器(DAC)提供，并进行内部调理以提供所需的输出电流/电压范围。模拟输入范围为0 V至4.096 V。

AD5748提供两种可编程输出电流范围：4 mA至21 mA和0 mA至21 mA。

通过配置单独的引脚可以提供三种输出电压范围：0 V至5 V、0 V至10.5 V或±10.5 V。

模拟输出有短路和开路保护功能，可以驱动2 μF的容性负载和0.1 H的感性负载。

灵活的串行接口兼容SPI和MICROWIRE，可以在3线模式下工作，从而极大地降低隔离应用的数字隔离要求。而且，该接口使用CRC-8纠错方案，具有可选择的PEC差错校验功能，适用于可能发生数据通信故障的工业环境。

该器件还具有上电复位功能，用于确保器件在已知状态下上电（0 V或三态），并且具有异步CLEAR引脚，用于将输出设置为零电平/中间电平，或者是选定电流范围的下限值。

HW SELECT 引脚用来配置上电时器件是处于硬件模式还是软件模式。

注意，本数据手册“典型工作特性”部分中的图形包含有关标准范围的信息，这与AD5750/AD5750-1 数据手册所公布的相同。虽然已经测试超量程，但并未产生新图形，绘图使用了替代数据。

应用

  过程控制

  执行器控制

  PLC
