优势和特点

  完整、四通道、12/14/16位DAC

  采用单电源/双电源供电

  软件可编程输出范围：+5 V、+10 V、+10.8 V、±5 V、±10 V、±10.8 V

  积分非线性(INL)误差：±16 LSB（最大值）；微分非线性(DNL)误差：±1 LSB（最大值）

  总不可调整误差（TUE）：0.1% FSR（最大值）

  建立时间：10 μs（典型值）

  集成基准电压源：±5 ppm/°C（最大值）

  集成基准电压缓冲器

  欲了解更多特性，请参考数据手册

产品详情

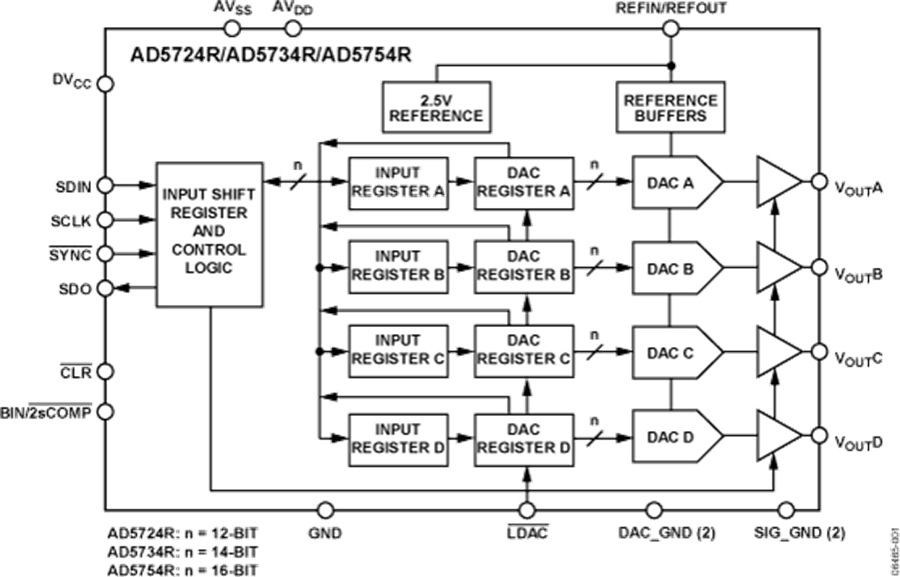

AD5724R/AD5734R/AD5754R分别是四通道、12/14/16位、串行输入、电压输出数模转换器(DAC)，采用+4.5 V至+16.5 V单电源或±4.5 V至±16.5 V双电源供电。标称满量程输出范围可通过软件选择，选项有+5 V、+10 V、+10.8 V、±5 V、±10 V和±10.8 V。同时还内置输出放大器、基准电压缓冲器以及专有上电/省电控制电路。

这些器件可保证单调性，最大积分非线性(INL)误差为±16 LSB，噪声很低，典型建立时间为10 μs，并且内置+2.5 V片内基准电压源。

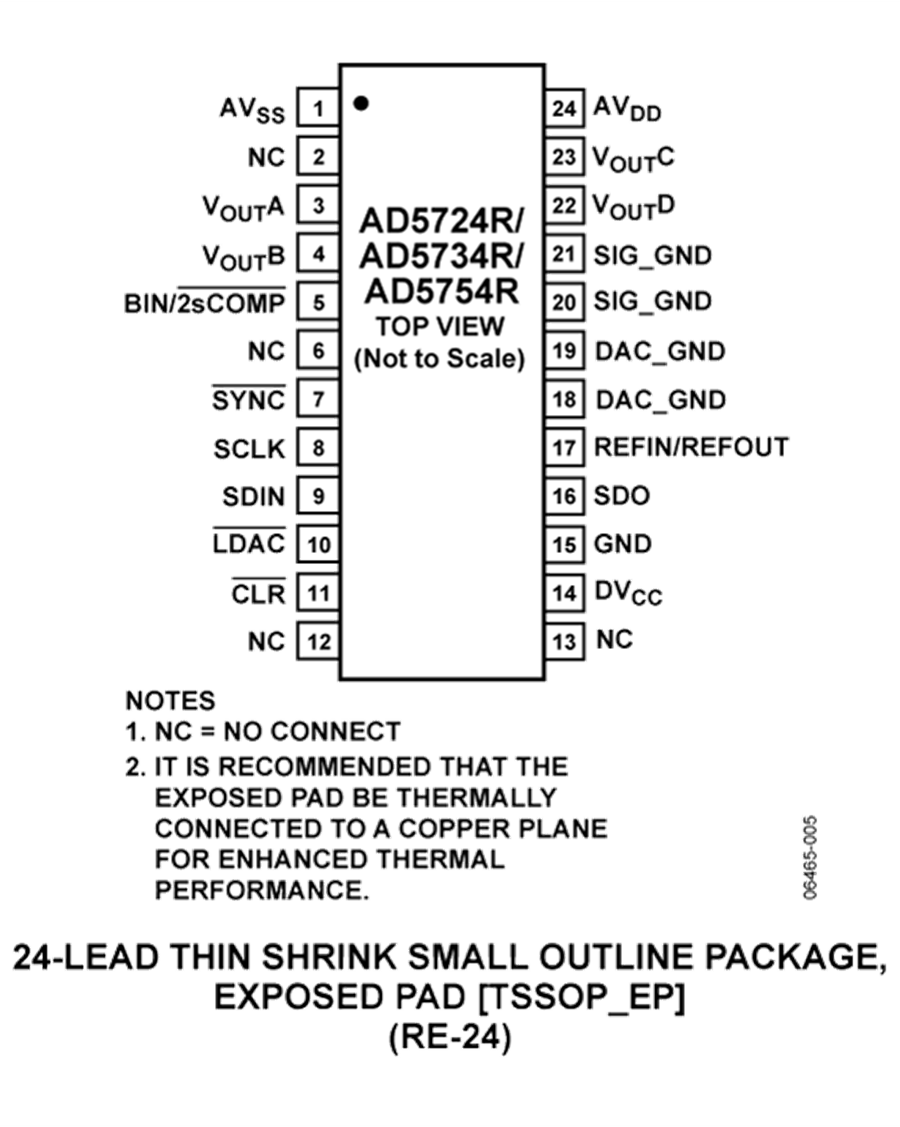

AD5724R/AD5734R/AD5754R采用串行接口，能够以最高30 MHz的时钟速率工作，并且与DSP和微控制器接口标准兼容。利用双缓冲，所有DAC可实现同时更新。对于双极性输出，输入编码为用户可选的二进制补码或偏移二进制（取决于 BIN/2sCOMP引脚的状态），单极性输出则为标准二进制。利用异步清零功能，可将所有DAC寄存器清零至用户可选的零电平或中间电平输出。这些器件采用24引脚TSSOP封装，保证温度范围为−40°C至+85°C工业温度范围。

应用

  工业自动化

  闭环伺服控制、过程控制

  汽车测试与测量

  可编程逻辑控制器
