AD5721

多范围、12位、单极性电压输出型DAC

制造商:ADI/AD

中文资料及数据手册

在线购买

产品信息

优势和特点

  8个软件可编程输出范围:0 V至5 V、0 V至10 V、0 V至16 V、0 V至20 V、±3 V、±5 V、±10 V、−2.5 V至+7.5 V;5%超范围

  总不可调整误差(TUE):0.1% FSR(最大值)

  16位精度:±2 LSB(最大值)

  保证单调性:±1 LSB(最大值)

  单通道、16/12位DAC

  建立时间:7.5 µs(典型值)

  集成基准电压缓冲器

  低噪声:35 nV/√Hz

  低毛刺:1 nV-sec

  欲了解更多特性,请参考数据手册

产品详情

AD5761/AD5721分别是单通道、16/12位串行输入、电压输出数模转换器(DAC), 采用单电源(4.75 V至30 V)或双电源(−16.5 V至0 V VSS和4.75 V至16.5 V VDD)供电, 集成输出放大器和基准电压源缓冲器,构成使用极为方便的通用解决方案。 这些器件可保证单调性,选定范围内的积分非线性(INL)为±2 LSB(最大值),噪声为35 nV/√Hz,建立时间为7.5 μs。 AD5761/AD5721采用串行接口,能够以最高50 MHz的时钟速率工作,并且与DSP和微控制器接口标准兼容。 利用双缓冲,DAC输出可实现异步更新。 输入编码为用户可选的二进制补码或偏移二进制。 异步复位功能可将所有寄存器复位至默认状态。 用户可通过控制寄存器中的RA[2:0]位选择输出范围。 这些器件采用16引脚TSSOP封装,保证具有−40°C至+125°C的工业温度范围。

应用

  工业自动化

  仪器仪表、数据采集

  开环/闭环伺服控制、过程控制

  可编程逻辑控制器

电路图、引脚图和封装图

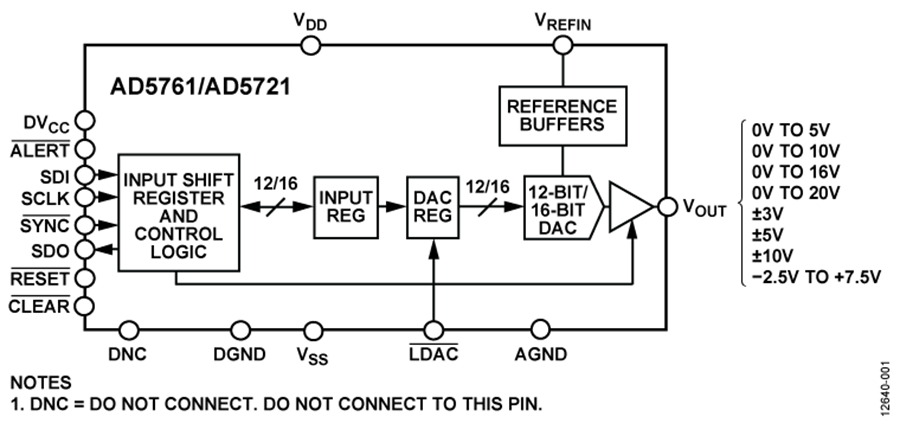

    AD5721电路图

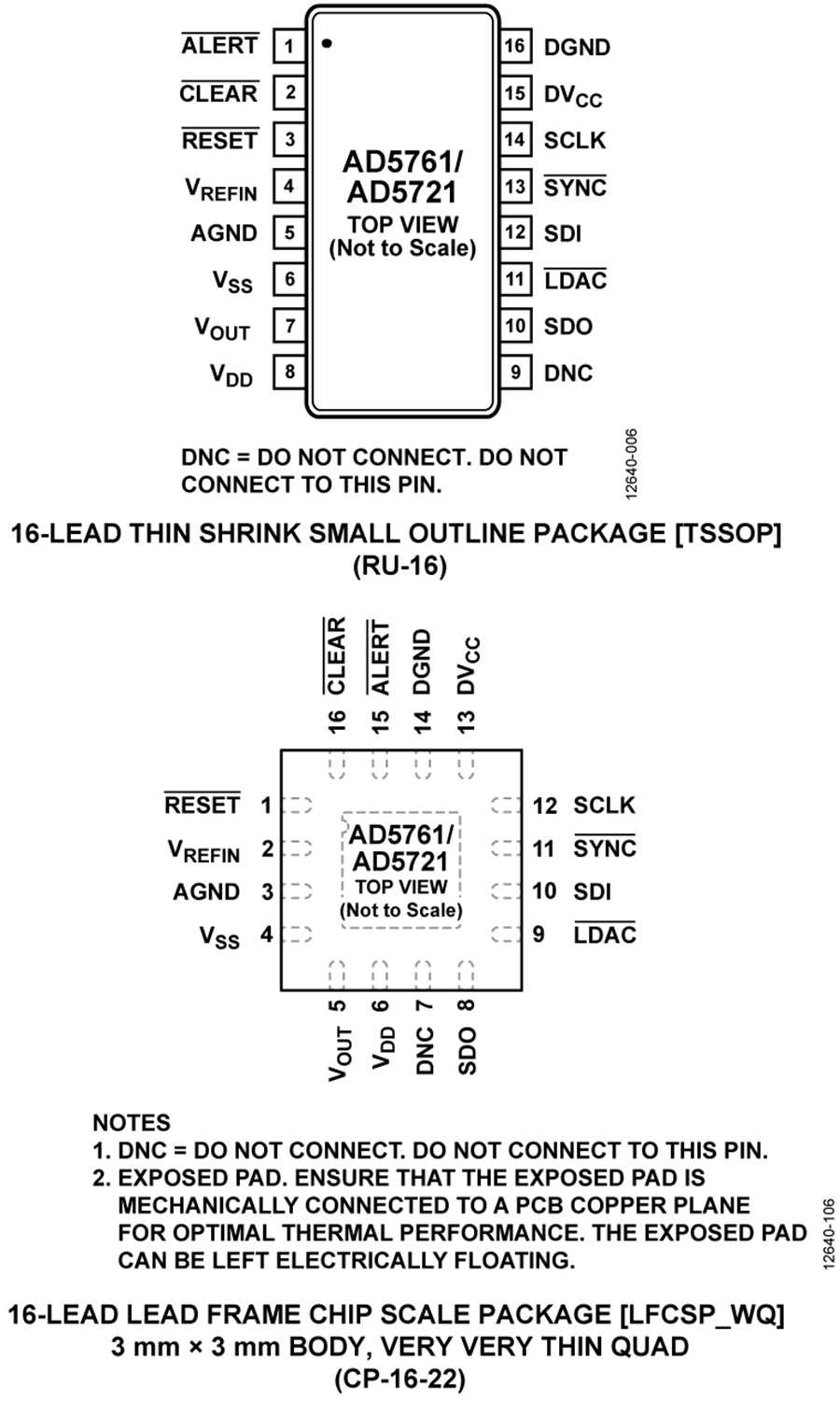

      AD5721引脚图
