优势和特点

  HART兼容完全集成FSK调制解调器

  1200 Hz和2200 Hz正弦偏移频率

  接收模式时的电源电流：115 µA（最大值）

  集成接收带通滤波器

  所需外部元件极少

  针对多种系统配置进行时钟优化

  集成0.5%精密振荡器

  超低功耗晶振（最大值为60 µA）

  外部CMOS时钟源

  缓冲HART输出——额外驱动能力

  8 kV HBM ESD额定值

  1.71 V至5.5 V电源

  1.71 V至5.5 V接口

  工作电压：-40℃至+125℃

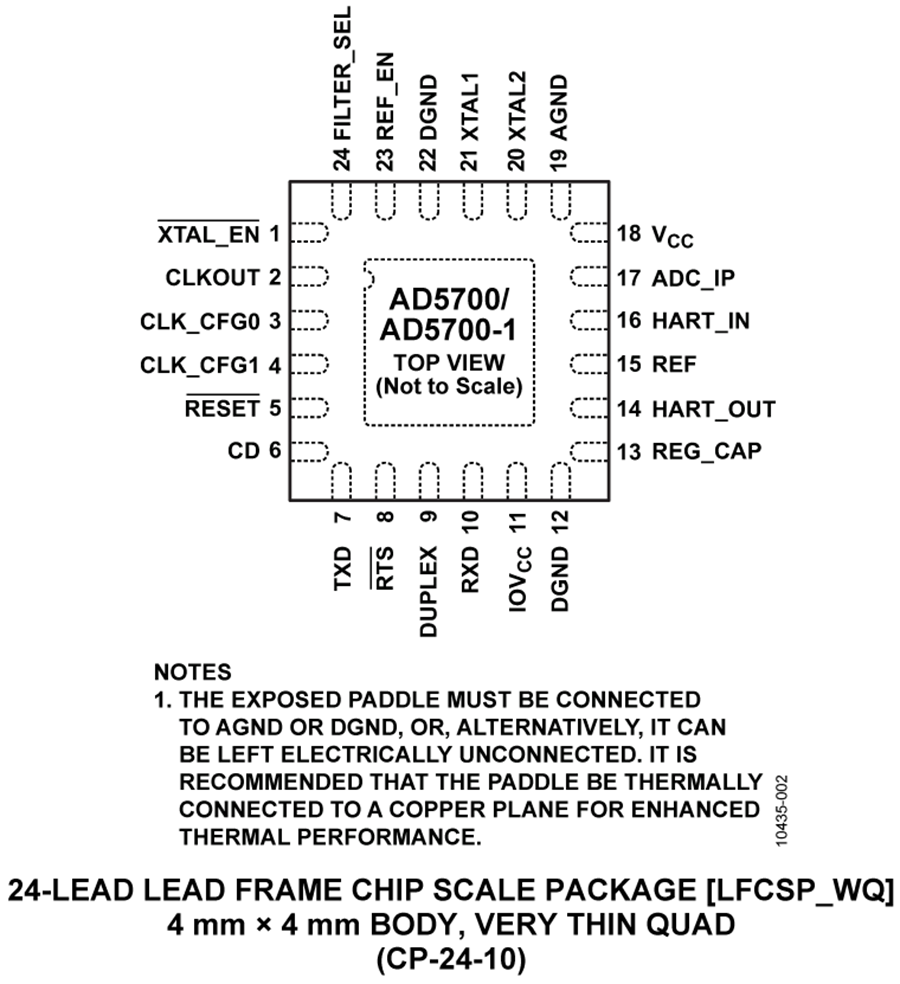

  4 mm × 4 mm LFCSP封装

  兼容HART物理层

  UART接口

产品详情

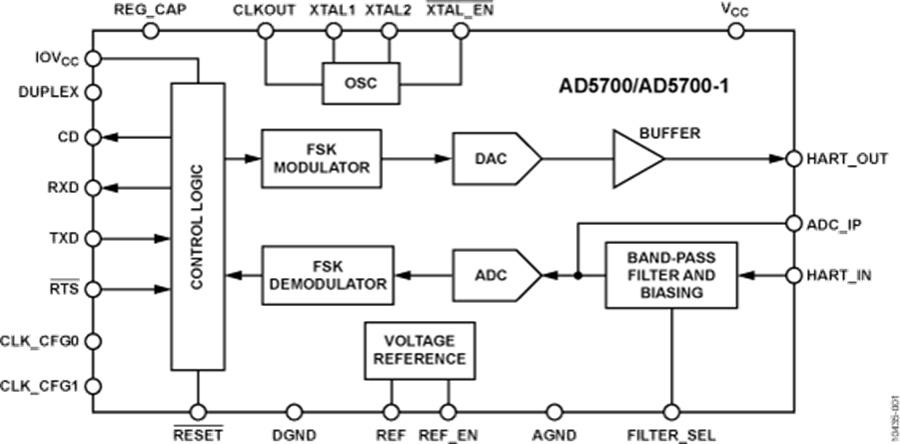

AD5700/AD5700-1是一种单芯片解决方案，设计用作HART® FSK半双工调制解调器，符合HART物理层要求。该器件集成所有必要的滤波、信号检测、调制、解调和信号生成功能，因此所需外部元件极少。其上集成0.5%精密振荡器，可极大节省电路板空间，因此非常适合主机和从机配置下的线路供电应用。该振荡器的最大电源功耗为285µA，使AD5700-1成为实现各通道HART I/O的理想低功耗完整解决方案。发射波形为相位连续1200 Hz和2200 Hz正弦波。AD5700/AD5700-1包含精密载波检测电路并采用标准UART接口。

应用

  现场发射机

  HART多路复用器

  PLC和DCS模拟I/O模块

  HART网络连接
