AD5697R
双通道、12位 nanoDAC+™ ,内置2 ppm/°C基准电压源和 I2C接口
制造商:ADI/AD
产品信息
优势和特点
低漂移2.5 V基准电压源:2 ppm/°C(典型值)
小型封装:3 mm × 3 mm、16引脚LFCSP封装
总不可调整误差(TUE):±0.1%满量程范围(FSR)(最大值)
失调误差:±1.5 mV(最大值)
增益误差:±0.1% FSR(最大值)
高驱动能力:20 mA、0.5 V(供电轨)
用户可选增益:1或2(GAIN引脚)
复位到零电平或中间电平(RSTSEL引脚)
1.8 V逻辑兼容性
低毛刺:0.5 nV-sec
400 kHz I2C兼容串行接口
低功耗:3.3 mW (3 V)
2.7 V至5.5 V电源
温度范围:-40°C至+105°C
产品详情
AD5697R nanoDAC+™是一款双通道、12位、电压输出DAC。该器件内置2.5 V、2 ppm/˚C内部基准电压源(默认使能)和增益选择引脚,满量程输出为2.5 V(增益=1)或5 V(增益=2)。它采用2.7 V至5.5 V单电源供电,通过设计保证单调性,并具有小于0.1% FSR的增益误差和1.5 mV的失调误差性能。该器件提供3 mm × 3 mm LFCSP和TSSOP封装。
AD5697R还内置一个上电复位电路和一个RSTSEL引脚,确保DAC输出上电至零电平或中间电平并保持该电平,直到执行一次有效的写操作为止。此外所有器件均具有各通道独立掉电特性,在掉电模式下,器件在3 V时的功耗降至4 μA。
AD5697R采用多功能双线式串行接口,时钟速率最高达400 kHz,包含一个为1.8 V/3 V/5 V逻辑电平准备的VLOGIC引脚。
产品特色
精确直流性能。 TUE:±0.1% FSR(最大值) 失调误差:±1.5 mV(最大值) 增益误差:±0.1% FSR(最大值)
低漂移2.5 V片内基准电压源。 2 ppm/°C(典型温度系数) 5 ppm/°C(最大温度系数)
两种封装选择。 3 mm × 3 mm、16引脚LFCSP 16引脚TSSOP
应用
基站功率放大器
过程控制(可编程逻辑控制器[PLC] I/O卡)
工业自动化
数据采集系统

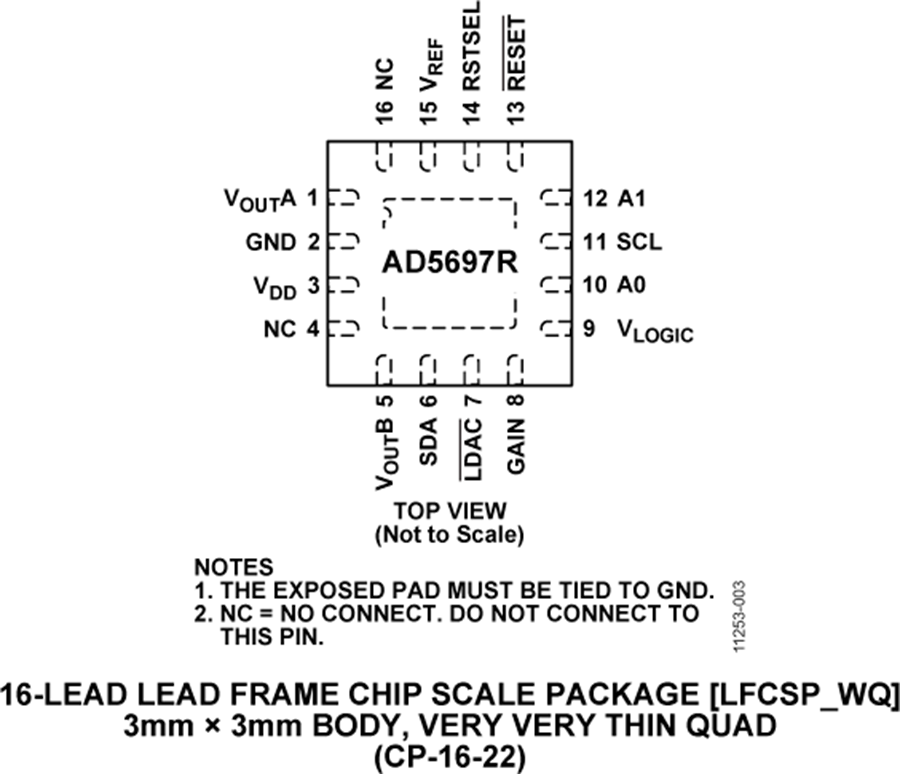

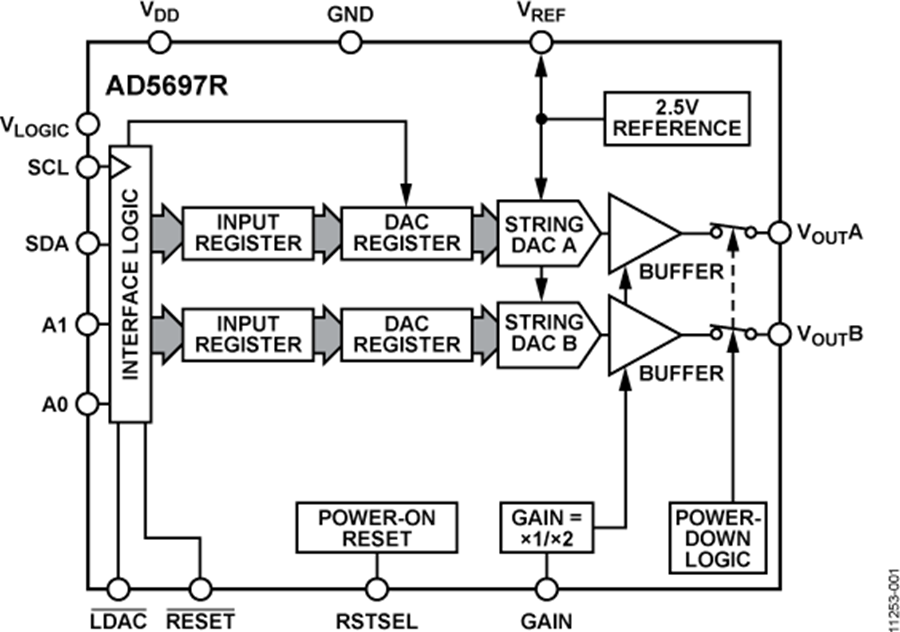

电路图、引脚图和封装图
