AD5695R
四通道、14位nanoDAC+,内置2 PPM/°C片内基准电压源和I2C接口
制造商:ADI/AD
产品信息
优势和特点
高相对精度(INL):14位时最大±1 LSB
低漂移2.5 V基准电压源:2 ppm/°C(典型值)
小型封装:3 mm × 3 mm 16引脚LFCSP或TSSOP
总不可调整误差(TUE):0.1% FSR(最大值)
失调误差:1.5 mV(最大值)
增益误差:0.1 % FSR(最大值)
高驱动能力:从供电轨驱动20 mA、0.5 V
用户可选增益1或2(GAIN引脚)
复位至零电平或中间电平(RSTSEL引脚)
1.8 V逻辑兼容
400 kHz I2C接口,具有4个地址选项
欲了解更多特性,请参考数据手册
产品详情
AD5695R nanoDAC+TM是一款四通道、14位、轨到轨、电压输出DAC。该器件内置2.5 V、2 ppm/˚C内部基准电压源(默认使能)和增益选择引脚,满量程输出为2.5 V(增益=1)或5 V(增益=2)。它采用2.7 V至5.5 V单电源供电,通过设计保证单调性,并具有小于0.1% FSR的增益误差和1.5 mV的失调误差性能。器件提供3 mm X 3 mm LFCSP和TSSOP两种封装。
AD5695R还内置一个上电复位电路和一个RSTSEL引脚,确保DAC输出上电至零电平或中间电平并保持该电平,直到执行一次有效的写操作为止。此外所有器件具有各通道独立省电特性,在省电模式下,器件在3 V时的功耗降至4 uA。
AD5695R采用I2C接口,工作时钟速率最高达400 kHz,并内置适用于1.8 V/3 V/5 V逻辑的VLOGIC引脚。
产品聚焦-高相对精度:AD5695R(14位):±1LSB INL(最大值) -低漂移片内基准电压源:2.5 V、2 ppm/°C温度漂移 -小型封装:3mm × 3mm 16 引脚LFCSP或16引脚TSSOP
应用-光收发器 -基站功率放大器 -过程控制(PLC I/O卡) -工业自动化 -数据采集系统

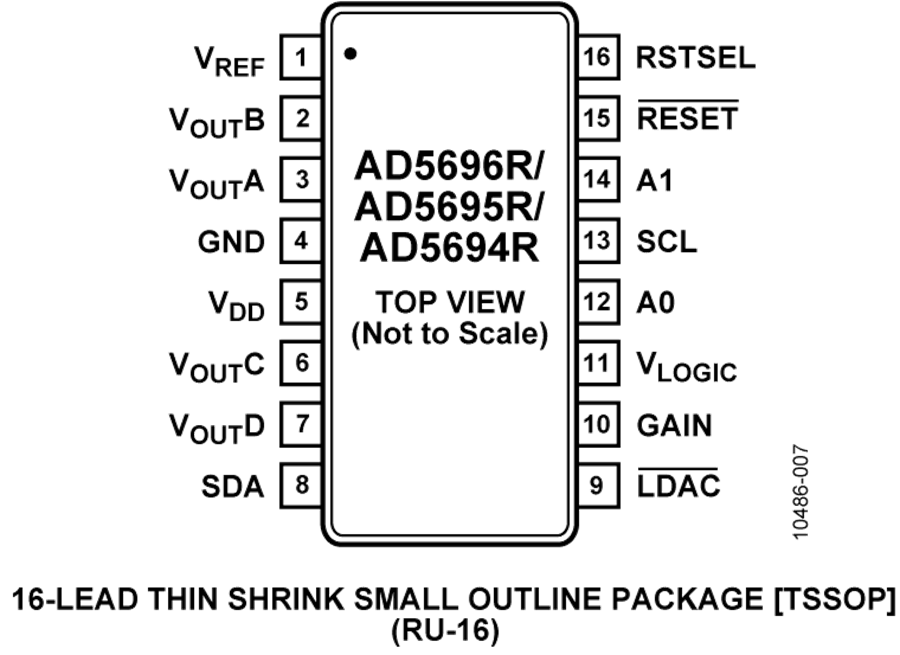

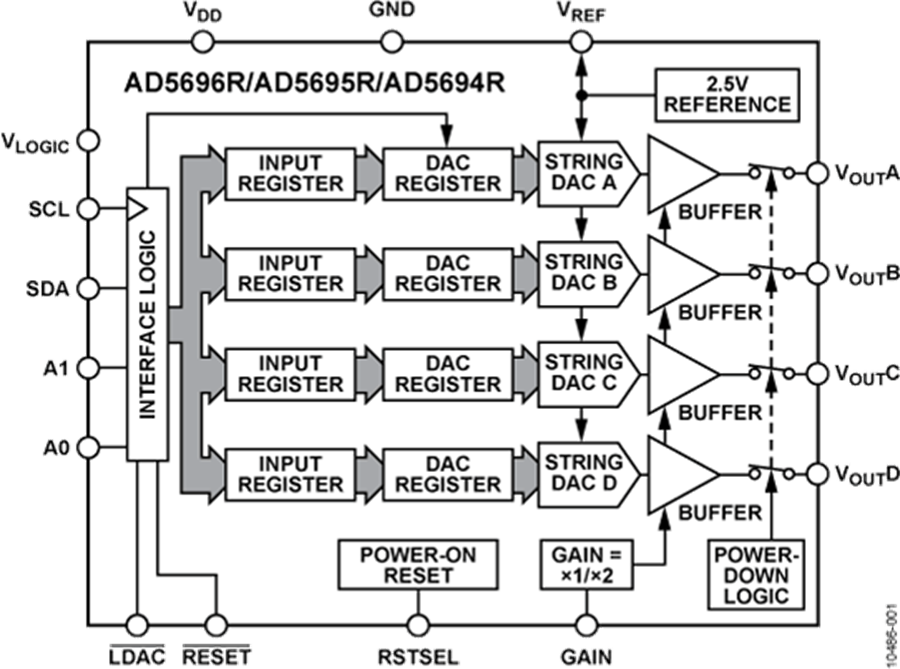

电路图、引脚图和封装图
