优势和特点

  高相对精度（INL）：12位时最大±1 LSB

  低漂移2.5 V基准电压源：典型值2 ppm/°C

  小型封装：3 mm × 3 mm 16引脚LFCSP或TSSOP

  总不可调整误差(TUE)：0.1% FSR（最大值）

  失调误差：1.5 mV（最大值）

  增益误差：0.1 % FSR（最大值）

  高驱动能力：20 mA，0.5 V（供电轨）

  用户可选增益1或2（GAIN引脚）

  复位至零电平或中间电平（RSTSEL引脚）

  1.8 V逻辑兼容

  400 kHz I2C接口，带4个地址选项

  欲了解更多特性，请参考数据手册

产品详情

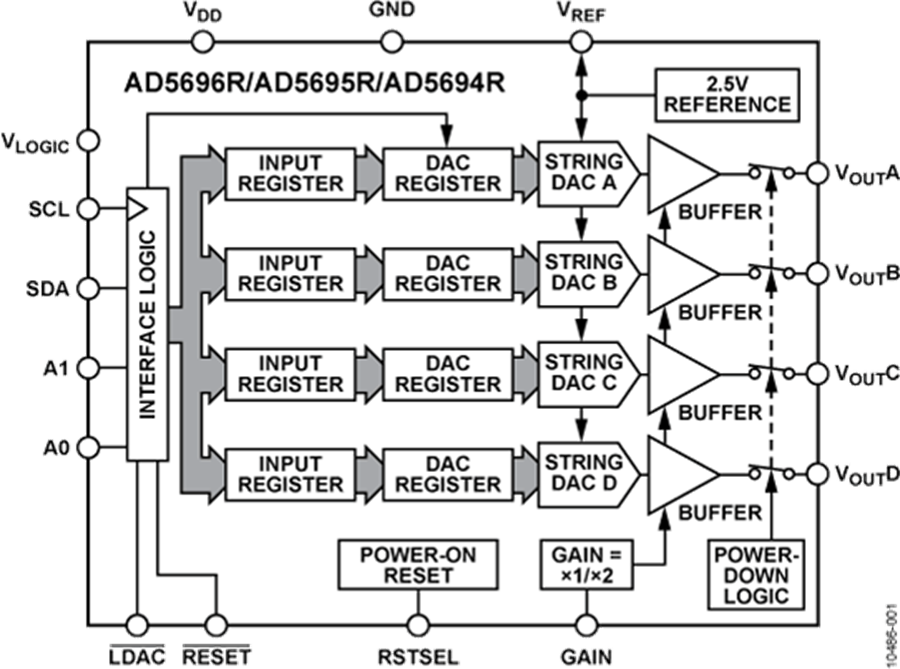

AD5694R nanoDAC+TM是一款四通道、12位、轨到轨、电压输出DAC。该器件包含一个2.5V、2ppm/˚C内部基准电压源（默认开启）和一个增益选择引脚，提供2.5V（增益=1）或5V（增益=2）的满量程输出。

采用2.7 V至5.5 V单电源供电，通过设计保证单调性，FSR增益误差低于0.1%，失调误差1.5mV。提供3mm X 3mm LFCSP和TSSOP封装。

AD5694R还内置一个上电复位电路和一个RSTSEL引脚，确保DAC输出上电至零电平或中量程，直到执行一次有效的写操作为止。具有各通道独立省电特性，在省电模式下，器件在3 V时的功耗降至4 uA。

AD5694R采用I2C接口，时钟速率最高达400 kHz，包含一个为1.8V/3V/5V逻辑电平准备的VLOGIC引脚。

产品聚焦-高相对精度：AD5694R（12位）：±1LSB INL（最大值） -低漂移片内基准电压源：温度漂移：2.5V时2ppm/°C-小型封装：3mm × 3mm 16 引脚LFCSP或16引脚TSSOP

应用-光收发器 -基站功率放大器 -过程控制（PLC I/O卡） -工业自动化 -数据采集系统
