优势和特点

  超小型封装： 2 mm × 2 mm、8引脚LFCSP

  高相对精度(INL)：16位时最大±2 LSB

  低漂移2.5 V基准电压源：2 ppm/℃（典型值）

  可选输出范围： 2.5 V或5 V

  总不可调整误差(TUE)：0.06% FSR（最大值）失调误差：±1.5 mV（最大值）增益误差：±0.05% FSR（最大值）

  低毛刺：0.1 nV-sec

  高驱动能力：20 mA

  低功耗： 1.2mW @ 3.3V

  独立逻辑电源：1.8 V至5.5 V

  宽工作温度范围：-40 ℃至+105 ℃

  鲁棒的4 kV HBM ESD保护

产品详情

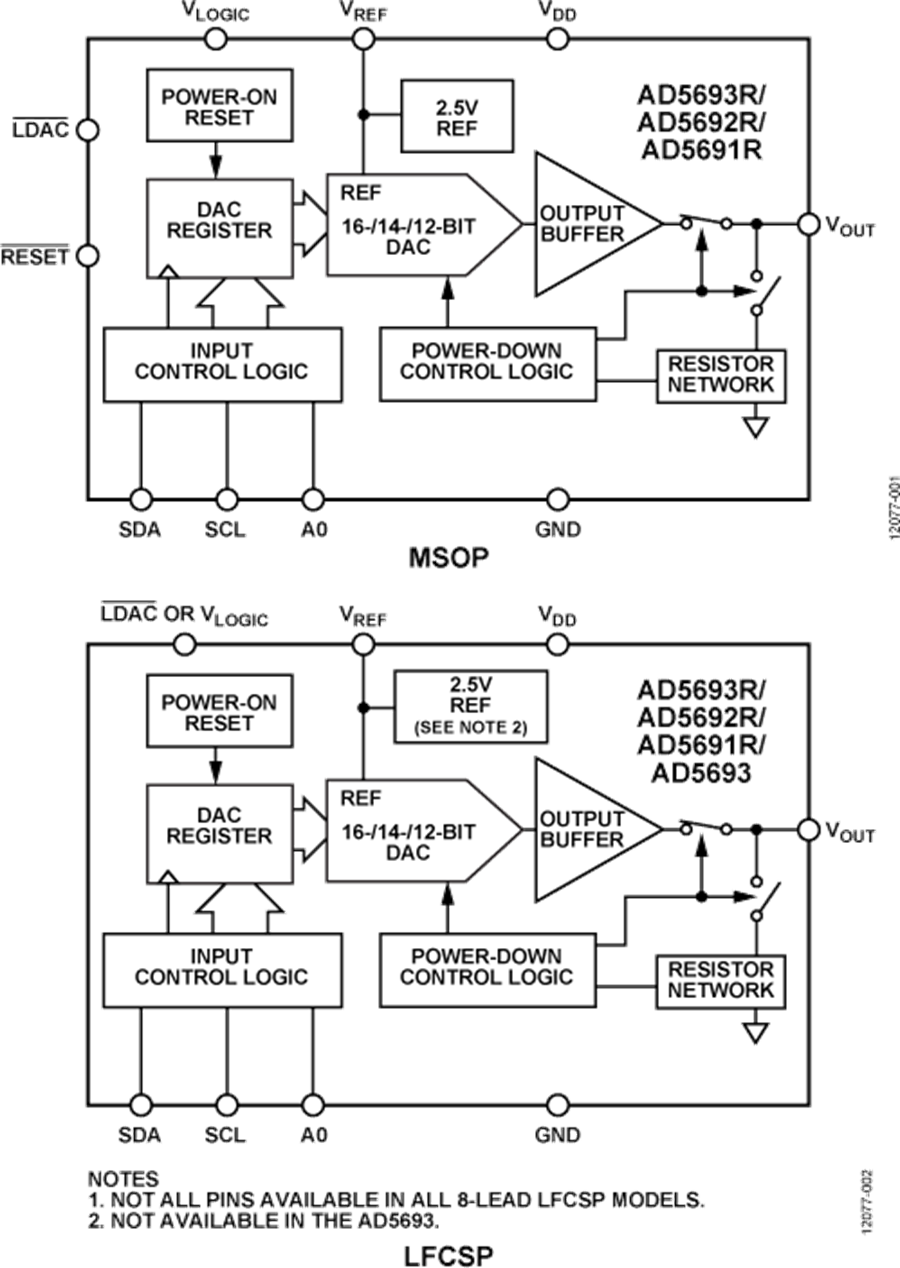

AD5693R/AD5692R/AD5691R均属于nanoDAC+®系列，分别是低功耗、单通道、16/14/12位缓冲电压输出DAC。这些器件均内部集成默认2.5 V基准电压源，提供2 ppm/°C漂移。 输出范围可编程设置为0 V至VREF 或 0 V 至 2 × VREF。 采用2.7 V至5.5 V单电源供电，通过设计保证单调性。 这些器件采用2.00 mm × 2.00 mm、8引脚LFCSP或10引脚MSOP封装。

内部上电复位电路确保DAC寄存器上电时写入零电平，而内部输出缓冲器配置为正常模式。 AD5693R/AD5692R/AD5691R具有关断模式，可在5 V时降低器件功耗至2 μA（最大值），并且提供软件可选的输出负载。

AD5693R/AD5692R/AD5691R采用 I2C接口。 某些器件选项还提供异步 RESET 引脚和 VLOGIC引脚，可兼容1.8 V。

产品特色

  高相对精度(INL)：±2 LSB最大值（AD5693R，16位）

  低漂移2.5V片内基准电压源：2 ppm/°C（典型值） 温度系数：5 ppm/°C（最大值）

  2 mm × 2 mm、8引脚LFCSP和10引脚MSOP

应用

  过程控制

  数据采集系统

  数字增益和失调电压调整

  可编程电压源

  光学模块
